- Снимите датчик уровня топлива с топливного бака.

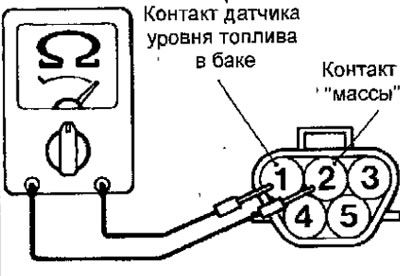

- Проверьте, что сопротивление между контактом датчика уровня топлива и «массой» соответствует номинальному значению, когда поплавок находится в верхней F и нижней Е точках (рис. 19.70).
Рис. 19.70. Проверка сопротивления датчика уровня топлива
Номинальное сопротивление датчика уровня топлива:
- в верхнем положении поплавка F: 7,9- 14,6 Ом
- в нижнем положении поплавка Е: 107,9- 118,9 Ом
- Проверьте плавность изменения сопротивления при перемещении поплавка из нижнего положения в верхнее.

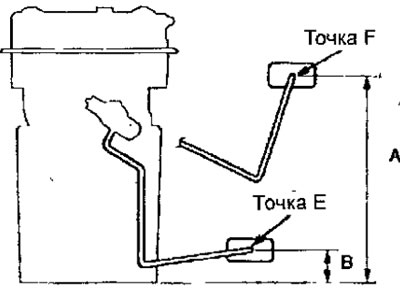

- Проверьте высоту поплавка датчика уровня топлива, для чего переместите поплавок до касания упоров и измерьте расстояние (А) в верхней точке F и расстояние (В) в нижней точке Е (рис. 19.71).
Рис. 19.71. Измерение высоты поплавка датчика уровня топлива
Номинальная высота поплавка:
- в верхнем положении (А): 142,4 мм
- в нижнем положении (В): 28 мм
