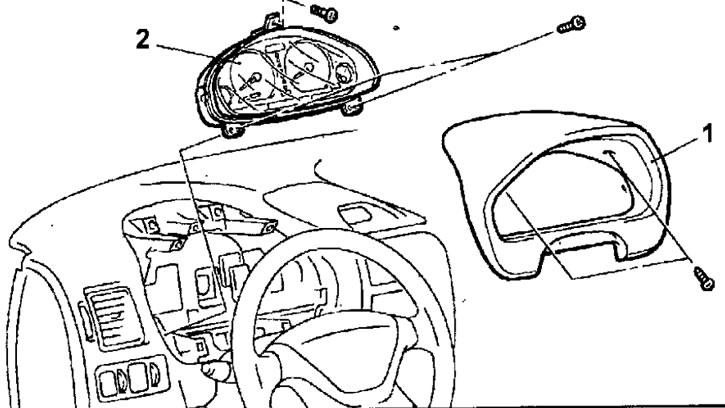

Рис. 19.74. Комбинация приборов: 1 - облицовка комбинации приборов; 2 - комбинация приборов
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Выверните два винта крепления облицовки комбинации приборов.
- Отклоняя вперед и вверх облицовку комбинации приборов, освободите фиксаторы и снимите облицовку.
- Выверните винты крепления комбинации приборов.
- Вытяните комбинацию приборов вперед и отсоедините от нее электрические разъемы.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите комбинацию приборов и подсоедините провод к отрицательной клемме аккумуляторной батареи. Включите зажигание. Стрелки спидометра и тахометра должны из положения 0 переместиться в максимальные положения и вернуться на 0, при этом происходит их калибровка.
Проверка датчика скорости
- Поднимите автомобиль.
- Снимите датчик скорости автомобиля и подсоедините резистор 3-10 кОм, аккумуляторную батарею и вольтметр к контактам разъема датчика (рис. 19.75).

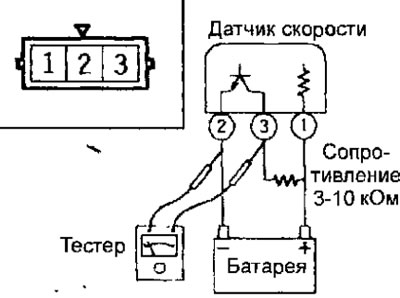

Рис. 19.75. Проверка датчика скорости автомобиля
- Проворачивая вал датчика скорости автомобиля убедитесь, что между контактами 2 и 3, разъема датчика имеется импульсное напряжение (4 импульса за один оборот).
