Нижний рычаг передней подвески

Снятие

Предупреждение. Детали, отмеченные знаком * на рисунке 14.32, необходимо затянуть предварительно, а окончательную затяжку следует провести после опускания автомобиля в не загруженном состоянии на колеса.

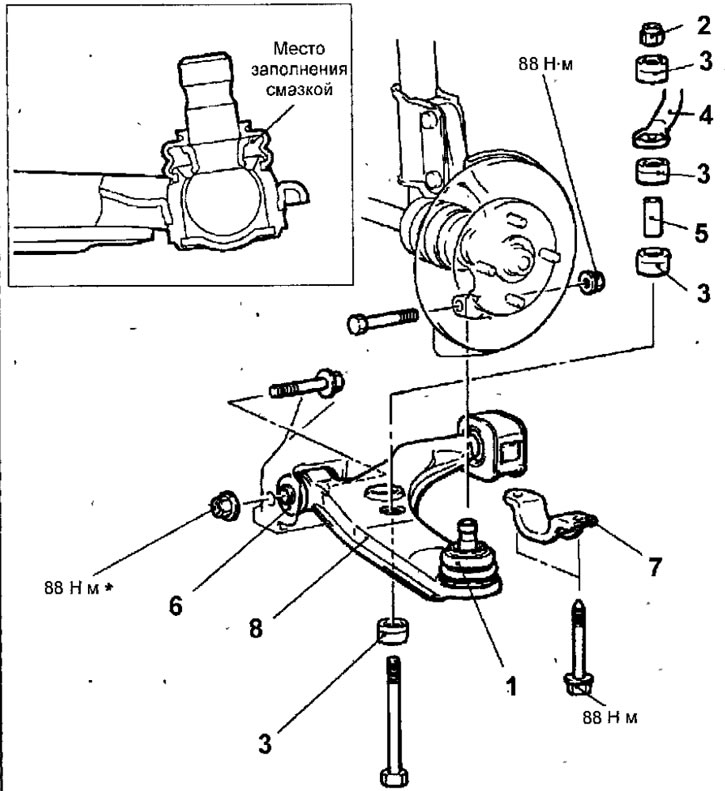

Рис. 14.32. Нижний рычаг передней подвески: 1 - шаровой шарнир нижнего рычага; 2 - самоконтрящаяся гайка; 3 - резиновые втулки крепления стабилизатора поперечной устойчивости; 4 - стабилизатор поперечной устойчивости; 5 - гильза; 6 - передняя втулка нижнего рычага; 7 - опорная скоба; 8 - нижний рычаг в сборе

• Отверните гайку, извлеките болт и палец шарового шарнира нижнего рычага из поворотного кулака (рис. 14.32).
• Отверните самоконтрящуюся гайку и снимите резиновые втулки и гильзу крепления стабилизатора поперечной устойчивости к нижнему рычагу передней подвески.
• Отверните гайку и извлеките болт крепления передней втулки нижнего рычага.
• Выверните 2 болта и снимите опорную скобу крепления задней втулки нижнего рычага.
• Снимите нижний рычаг в сборе.

Проверка

• Проверьте резиновые втулки на отсутствие износа или повреждений.
• Проверьте нижний рычаг на отсутствие изгиба или трещин.
• Проверьте опорную скобу на отсутствие износа или повреждений.
• Проверьте защитный чехол шаровой опоры на отсутствие трещин.
• Проверьте все болты на отсутствие изгиба и повреждений.

Проверка начального крутящего момента, необходимого для проворачивания пальца шарового шарнира нижнего рычага

• Несколько раз покачайте из стороны в сторону палец шарового шарнира нижнего рычага.
• Установите специальный инструмент на палец шарового шарнира и динамометрическим ключом измерьте начальный крутящий момент, необходимый для проворачивания пальца шарового шарнира нижнего рычага (рис. 14.33).

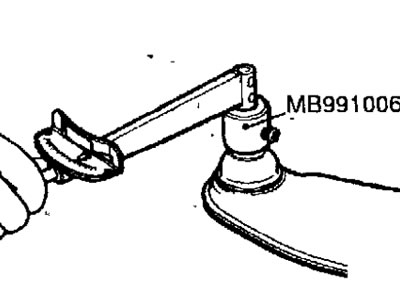

Рис. 14.33. Измерение начального крутящего момента, необходимого для проворачивания пальца шарового шарнира нижнего рычага

• Если крутящий момент превышает допустимые значения, замените шаровой шарнир.
• Если крутящий момент значительно ниже допустимого значения, шаровой шарнир может многократно использоваться, если он не заклинивается и не имеет чрезмерного люфта.

Проверка пылезащитного чехла шарового шарнира нижнего рычага

• Пальцами руки сожмите пылезащитный чехол и убедитесь в отсутствии трещин и повреждений.
• Если пылезащитный чехол имеет трещины или повреждения, замените шаровой шарнир нижнего рычага.

Примечание. Если пылезащитный чехол имеет трещины или повреждения, возможно, также поврежден и шаровой шарнир.

Замена задней втулки нижнего рычага

• Мыльной водой смочите соединение между валом нижнего рычага и старой втулкой и, отверткой как рычагом снимите втулку.
• Мыльной водой смажьте отверстие в новой втулке и установите новую втулку в положение, показанное на рисунке 14.34.

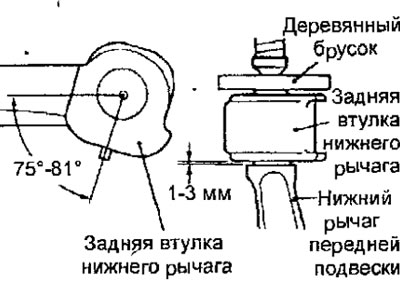

Рис. 14.34. Установочное положение задней втулки нижнего рычага передней подвески

• Молотком через деревянный брусок запрессуйте втулку на вал нижнего рычага.

Замена пылезащитного чехла шарового шарнира нижнего рычага

• Только если пылезащитный чехол поврежден случайно при обслуживании автомобиля, замените его следующим образом.
• Лезвием отвертки снимите пружинное кольцо и пылезащитный чехол с шарового шарнира нижнего рычага (рис. 14.35).

Рис. 14.35. Использование отвертки для снятия пружинного кольца крепления защитного чехла шарового шарнира

• Нанесите универсальную консистентную смазку на внутренние поверхности нового пылезащитного чехла.
• Пластиковой лентой оберните палец шарового шарнира постановите на шарнир пылезащитный чехол.
• Остановите пружинное кольцо крепления пылезащитного чехла.
• Пальцами руки сожмите пылезащитный чехол и убедитесь в отсутствии трещин и повреждений.

Установка

• Установка проводится в последовательности, обратной снятию, с учетом следующего.
• Установите стабилизатор поперечной устойчивости и затяните самоконтрящуюся гайку таким образом, чтобы болт крепления стабилизатора выступал над гайкой так, как показано на рисунке 14.36.

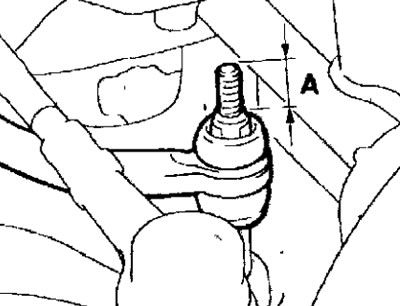

Рис. 14.36. Расстояние (А) выступания болта крепления стабилизатора: А = 22 мм

• Пальцами руки сожмите пылезащитный чехол и убедитесь в отсутствии трещин и повреждений.
• Отрегулируйте углы установки передних колес.
