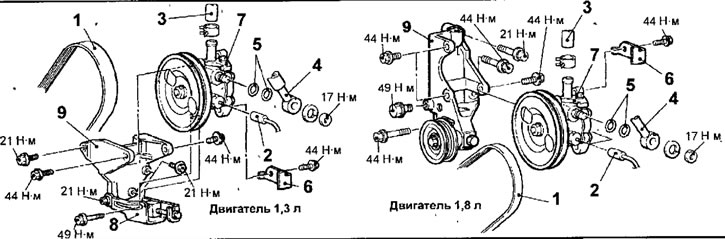

Рис. 16.24. Насос усилителя рулевого управления автомобиля с бензиновым двигателем: 1 - ремень привода насоса; 2 - разъем датчика давления; 3 - всасывающий фильтр; 4 - напорный шланг; 5 - уплотнительные кольца; 6 — кронштейн; 7 - насос усилителя рулевого управления; 8 - опора насоса; 9 - кронштейн насоса
Снятие
1. Слейте жидкость из усилителя рулевого управления.
2. Ослабьте натяжение и снимите ремень привода насоса.
3. Ослабьте хомут и отсоедините от насоса всасывающий шланг.
4. Выверните пустотелый болт и отсоедините от насоса напорный шланг.
5. Выверните болт и снимите кронштейн.
6. Выверните болты и снимите насос усилителя рулевого управления.
Проверка
1. Проверьте ремень привода насоса на отсутствие трещин.
2. Проверьте шкив на отсутствие неравномерного вращения.
Установка
1. Установка проводится в последовательности, обратной снятию.
2. Залейте жидкость и прокачайте гидравлический привод усилителя рулевого управления.
3. Проверьте натяжение ремня привода насоса.
4. Проверьте давление, создаваемое насосом.
