Снятие
1. Ослабьте регулировочную гайку стояночного тормоза.
2. Слейте тормозную жидкость.
3. Снимите тормозной барабан (рис. 15.46).

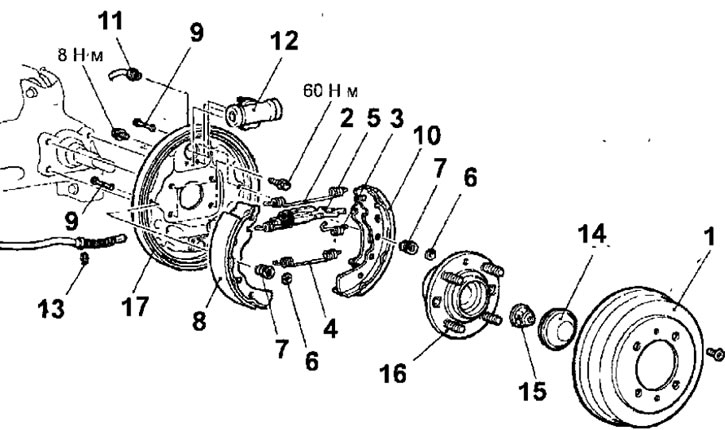

Рис. 15.46. Задний барабанный тормоза: 1 - тормозной барабан; 2 - верхняя возвратная пружина; 3 — пружина автоматического регулятора; 4 - нижняя возвратная пружина; 5 - автоматический регулятор зазоров в сборе; 6 - колпачок держателя тормозной колодки; 7 - пружина держателя тормозной колодки; 8 - тормозная колодка; 9 - держатель тормозной колодки; 10 - тормозная колодка и рычаг стояночного тормоза в сборе; 11 - соединение тормозной трубки, 15 Н·м; 12-рабочий тормозной цилиндр; 13 - стопорное кольцо; 14 - колпак ступицы; 15 - фланцевая гайка ступицы, 180 Н·м; 16 - ступица заднего колеса в- сборе; 17 - опорный щит барабанного тормоза
4. Снимите верхнюю возвратную пружину тормозных колодок.
5. Снимите пружину автоматического регулятора.
6. Снимите рычаг автоматического регулятора.
7. Снимите автоматический регулятор в сборе.
8. Снимите нижнюю возвратную пружину тормозных колодок.
9. Снимите колпачок держателя тормозной колодки.
10. Снимите пружину держателя тормозной колодки.
11. Снимите тормозную колодку с накладкой в сборе. Не нажимайте на педаль тормоза до установки тормозных колодок. Для предотвращения выпадения поршней из рабочего тормозного цилиндра закрепите поршни соответствующей резинкой или проволокой.
12. Снимите тормозную колодку и рычаг стояночного тормоза в сборе.
13. Переставьте рычаг привода стояночного тормоза со снятой тормозной колодки на новую тормозную колодку. Плоской отверткой разожмите фиксатор и снимите его со снятой тормозной колодки (рис. 15.47).

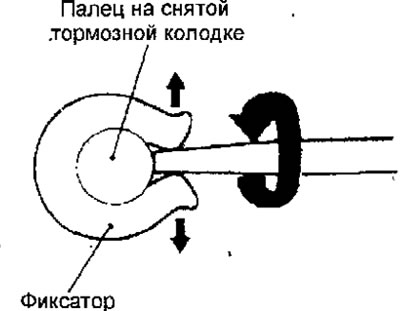

Рис. 15.47. Использование отвертки для снятия фиксатора
14. Снимите выпуклую шайбу.
15. Снимите рычаг привода стояночного тормоза.
16. Отверните гайку и отсоедините тормозную трубку ст рабочего тормозного цилиндра. Выверните болты и снимите рабочий тормозной цилиндр.
17. Снимите стопорное кольцо.
18. Снимите колпак ступицы.
19. Отверните фланцевую гайку ступицы.
20. Снимите ступицу заднего колеса в сборе.
21. Снимите опорный щит барабанного тормоза.
Установка
1. Установка проводится в последовательности, обратной снятию, с учетом следующего.
2. Установите рычаг привода стояночного тормоза на тормозную колодку, при этом установите сферическую шайбу в положение, показанное на рисунке 15.48.

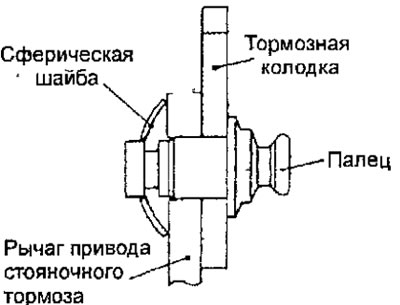

Рис. 15.48. Положение установки сферической шайбы
3. Установите фиксатор и пассатижами сожмите его (рис. 15.49).
Рис. 15.49. Установка фиксатора крепления рычага привода стояночного тормоза
4. Очистите элементы заднего тормоза. На места контакта колодок с опорным щитом барабанного тормоза, тормозным цилиндром и опорой тормозных колодок нанесите высокотемпературный смазочный материал SAE J310, NLGI № 1 (рис. 15.50). Исключите попадание смазочного материала на фрикционные накладки тормозных колодок.

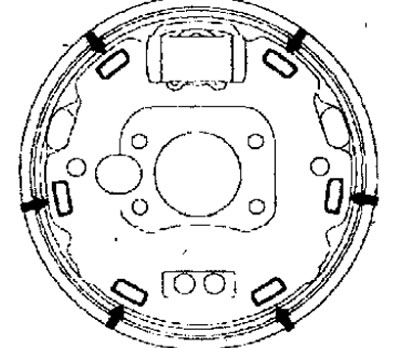

Рис. 15.50. Места нанесения высокотемпературного смазочного материала SAE J310, NLGI №1
5. Удалите воздух из гидравлического привода тормозной системы.
6. Отрегулируйте ход рычага стояночного тормоза.
