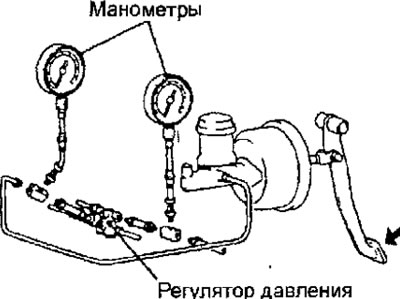

Рис. 15.13. Подсоединение манометров к входу и выходу регулятора давления
2. Удалите воздух из гидравлического привода тормозов и манометров.
3. Постепенно нажимая на педаль тормоза, проведите следующие измерения и убедитесь, что измеренные величины находятся в пределах допуска.
(1) Убедитесь, что давление на выходе начинает падать относительно давления на входе (точка включения) (рис. 15.14).

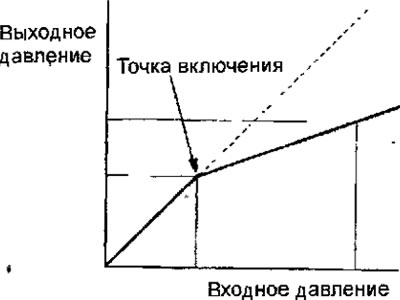

Рис. 15.14. Зависимость давления на выходе регулятора давления от давления на входе в регулятор давления.
Номинальное значение: 2,45 МРа
(2) Убедитесь, что при увеличении усилия нажатия на педаль тормоза давление жидкости на выходе находится в пределах 4,30 + 0,4 МРа, при этом давление на входе равно 9,81-МПа.
(3) Перепед давлений на выходе между правым и левым контурами гидравлического привода тормозной системы не должен превышать 0,4 МПа.
4. Если результаты измерений давлений не соответствуют требуемым, замените регулятор давления.
