Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи
- Снимите нижнюю обивку панели приборов.
- Снимите рулевую колонку в сборе.
- Снимите вакуумный усилитель тормозов.
- Отсоедините разъем от выключателя стоп-сигналов (рис. 15.31, 15.32).

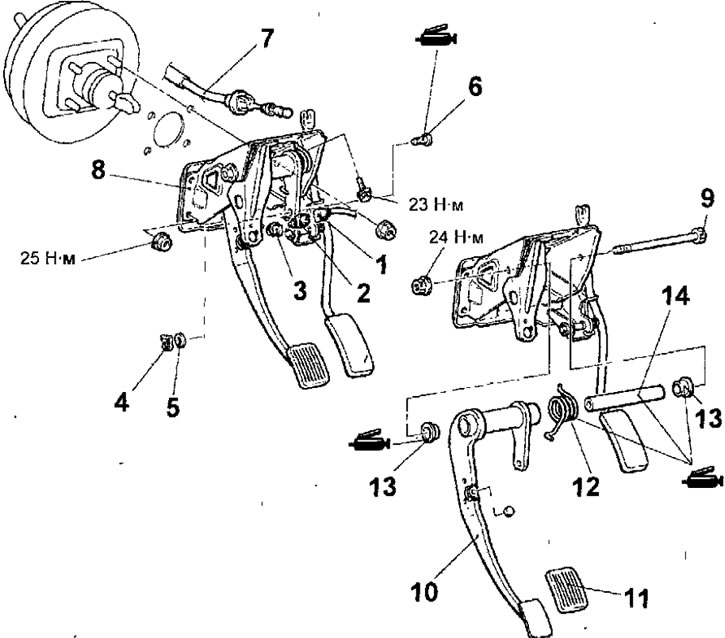

Рис. 15.31- Педаль тормоза автомобилей с 1999 года выпуска с левым расположением рулевого колеса: 1 - разъем выключателя стоп-сигналов; 2 - выключатель стоп-сигналов; 3 - кольцо; 4 - фиксатор; 5 - шайба; 6 - болт-фиксатор; 7 -трос акселератора; 8 - педаль тормоза в сборе; 9 - болт-ось рычага педали тормоза; 10 - педаль тормоза; 11 - накладка педали тормоза; 12 - возвратная пружина педали тормоза; 13 - втулка; 14 - гильза

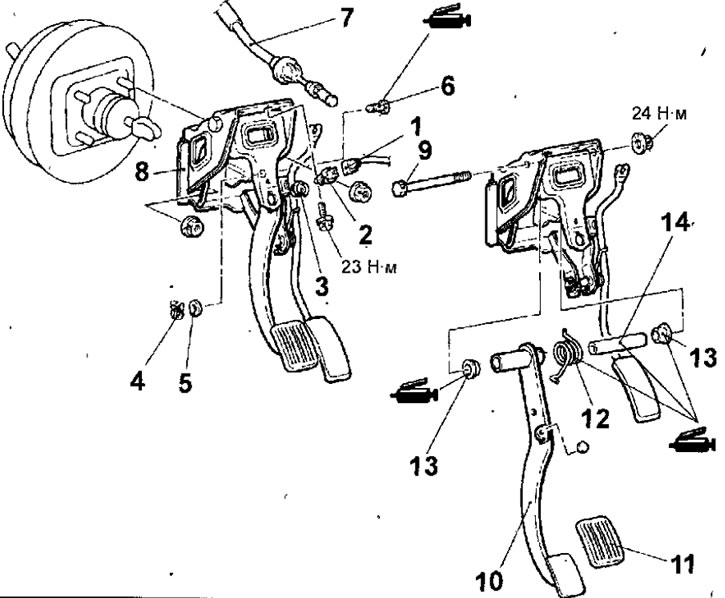

Рис. 15.32. Педаль тормоза автомобилей с 1999 года выпуска с правым расположением рулевого колеса: 1 - разъем выключателя стоп-сигналов; 2 - выключатель стоп-сигналов; 3 - кольцо; 4 - фиксатор; 5 - шайба; 6 - болт-фиксатор; 7 -трос акселератора; 8 - педаль тормоза в сборе; 9 - болт-ось рычага педали тормоза; 10 - педаль тормоза; 11 - накладка педали тормоза; 12 - возвратная пружина педали тормоза; 13 - втулка; 14 - гильза
- Выверните выключатель стоп-сигналов.
- Снимите кольцо.
- Снимите пружинный фиксатор и шайбу.
- Достаньте болт - фиксатор
- Отсоедините трос от педали акселератора.
- Выверните болты и снимите педаль акселератора в сборе.
- Отверните гайку и достаньте болт-ось рычага педали тормоза.
- Снимите педаль тормоза, возвратную пружину педали тормоза, втулки и гильзу.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- На автомобиле с 2000 года выпуска затяните гайки крепления вакуумного усилителя тормозов А, а затем болты В крепления педали тормоза (рис. 15.33). Основание педали тормоза не может быть установлено правильно если в первую очередь будут затянуты болты крепления педали тормоза, так как отверстия под болты имеют вытянутую форму.

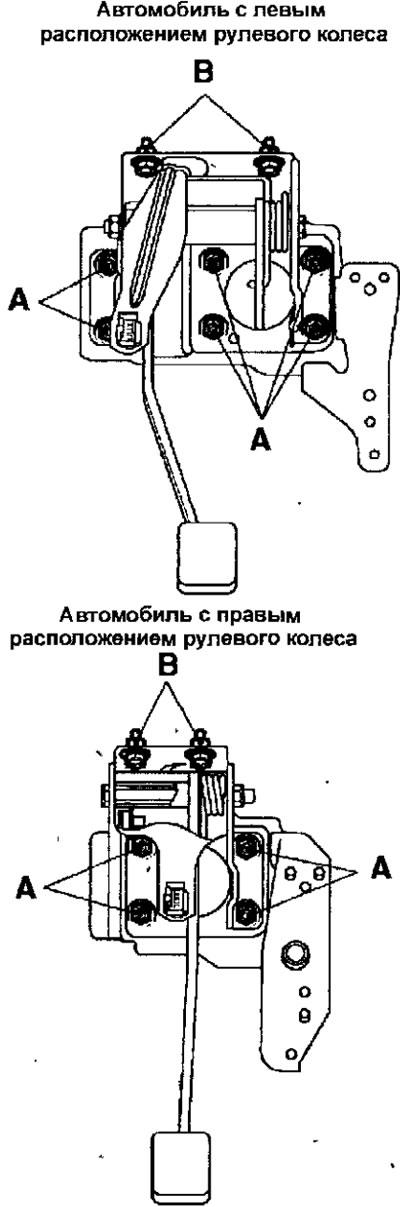

Рис. 15.33. Расположение гаек (А) крепления вакуумного усилителя тормозов и болтов (В) крепления педали тормоза на автомобиле с 2000 года выпуска
- Отрегулируйте положение педали тормоза.
- Установите вакуумный усилитель тормозов.
- Установите рулевую колонку в сборе.
- Установите нижнюю обивку панели приборов.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
