Снятие
1. Слейте тормозную жидкость.
2. Снимите блок реле кондиционера.
3. Потяните фиксатор в направлении стрелки, показанной на рисунке 15.74, и отсоедините разъем от блока управления.
4. Отверните гайки и отсоедините трубки тормозной системы (рис. 15.77).

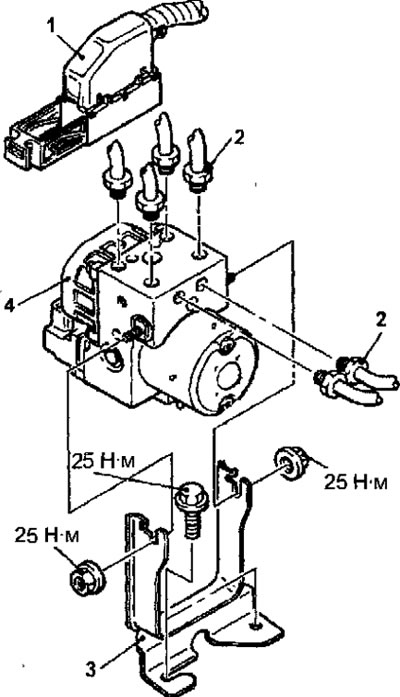

Рис. 15.77. Гидравлический блок: 1 - разъем блока управления ABS; 2 - соединительная гайка крепления трубки тормозной системы, 15 Н·м, 3 - кронштейн гидравлического блока; 4 - гидравлический блок
5. Выверните 2 болта и снимите кронштейн гидравлического блока.
6. Снимите гидравлический блок в сборе.
Предупреждения!
- 1. Гидравлический блок в сборе не разборный, поэтому запрещается ослаблять любые болты и гайки.
- 2. Запрещается переворачивать или класть на бок гидравлический блок.
Установка
1. Установка Проводится в последовательности, обратной снятию, с учетом следующего.
2. Подсоединяйте тормозные трубки к гидравлическому блоку так, как показано на рисунке 15.78.

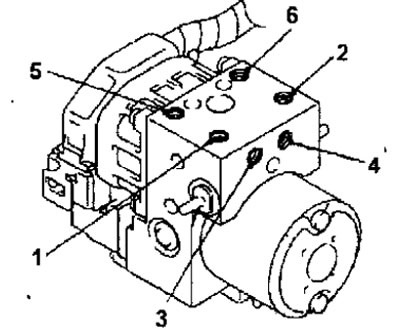

Рис. 15.78. Подсоединение тормозных трубок к гидравлическому блоку: 1 -от главного тормозного цилиндра (первичная камера); 2 - к регулятору давления (правое колесо); 3 - к переднему правому тормозному механизму (левое колесо); 4 - от главного тормозного цилиндра (вторичная камера); 5 - к регулятору давления (левое колесо); 6 - к переднему правому тормозному механизму (правое колесо)
3. Установите блок реле кондиционера.
4. Залейте тормозную жидкость.
5. Удалите воздух из гидравлического привода тормозной системы.
6. Отрегулируйте положение педали тормоза.
