Ремни безопасности переднего сидения
Снятие
- Снимите обивку порога передней и задней двери.
- Снимите нижнюю обивку центральной стойки.
- Потянув на себя, снимите крышку верхней направляющей ремня безопасности (рис. 17.101).

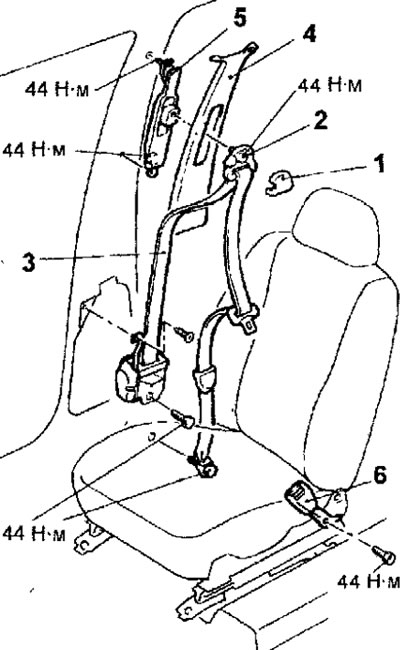

Рис. 17.101. Ремень безопасности переднего сидения: 1 - крышка верхней направляющей ремня безопасности; 2 - верхняя направляющая ремня безопасности; 3 - ремень безопасности;4 - верхняя обивка центральной стойки; 5 - регулируемый кронштейн крепления ремня безопасности на центральной стойке; 6 - замок ремня безопасности
- Выверните болт и снимите верхнюю направляющую ремня безопасности.
- Выверните болты и снимите механизм натяжения ремня безопасности.
- Снимите верхнюю обивку центральной стойки.
- Выверните болты и снимите регулируемый кронштейн крепления ремня безопасности с центральной стойки.
- Снимите переднее сидение.
- Выверните винты и снимите внутреннюю крышку переднего сидения.
- Выверните болт и снимите замок ремня безопасности.
Установка
- Установка ремня безопасности переднего сидения проводится в последовательности, обратной снятию.
Ремни безопасности заднего сидения
Снятие
- Снимите заднее сидение
- Выверните болты и снимите центральный ремень безопасности (рис. 17.102).

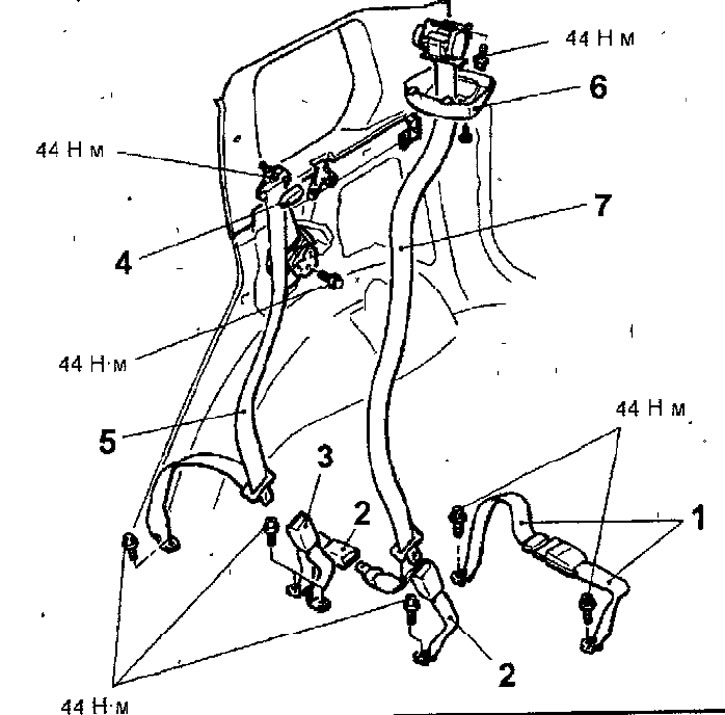

Рис. 17.102. Ремни безопасности заднего сидения: 1 - центральный ремень безопасности (с двумя точками крепления); 2- замок центрального ремня безопасности; 3 - замок ремня безопасности; 4 - крышка направляющей ремня безопасности; 5 - ремень безопасности; 6 - крышка ремня безопасности; 7 - центральный ремень безопасности заднего сидения (с тремя точками крепления)
- Выверните болт и снимите замок центрального ремня безопасности (с тремя точками крепления).
- Выверните болт и снимите замок ремня безопасности.
- Снимите нижнюю обивку задней стойки.
- Потянув на себя, снимите крышку направляющей ремня безопасности.
- Выверните болты и снимите ремень безопасности заднего сидения.
- Выверните винты и снимите крышку ремня безопасности.
- Выверните винты крепления механизма натяжения центрального ремня безопасности заднего сидения (с тремя точками крепления) и снимите ремень.
Установка
- Установка проводится в последовательности, обратной снятию.
