Снятие
- Потянув вверх, снимите лоток с напольной консоли (рис. 17.90).

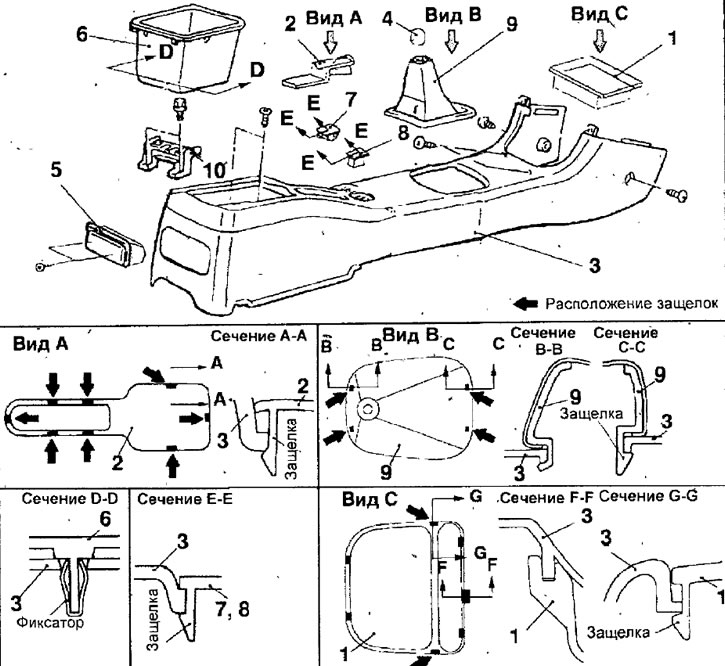

Рис.17.90. Центральная напольная консоль: 1 - лоток консоли; 2 - облицовка рычага привода стояночного тормоза; 3 - центральная напольная консоль; 4 - рукоятка, рычага переключения передач; 5 - пепельница; 6 - передний ящик консоли; 7 - отделение для монет; 8 - выключатель обогревателя сидения; 9 - кожух рычага переключения передач; 10-задний кронштейн консоли
- Снимите облицовку рычага привода стояночного тормоза.
- Снимите рукоятку рычага переключения передач.
- Снимите кожух рычага переключения передач.
- Снимите пепельницу.
- Снимите передний ящик консоли.
- Снимите отделение для монет.
- Снимите выключатель обогревателя сидения и отсоедините от него электрический разъем.
- Выверните винты крепления передней части напольной консоли.
- Выверните винты крепления задней части напольной консоли к кронштейну.
- Поднимая вверх, снимите консоль.
Установка
- Установка проводится в последовательности, обратной снятию.
