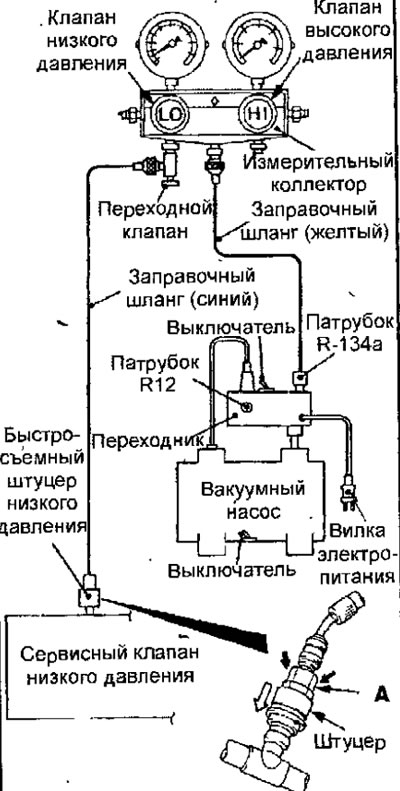

Рис. 18.3. Подсоединение специального оборудования при заправке системы кондиционирования воздуха

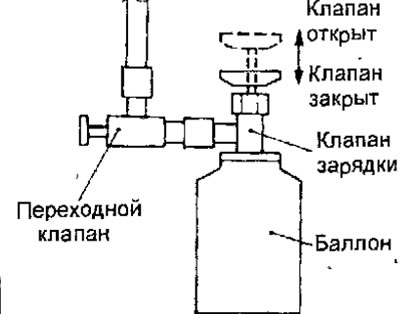

Рис. 18.4. Соединение баллона с клапаном зарядки
2. Подсоедините к переходному клапану заправочный шланг (синего цвета).
3. подсоедините быстросъемный штуцер низкого давления к заправочному шлангу (синего цвета).
4. подсоедините быстросъемный штуцер низкого давления к сервисному клапану низкого давления.
Предупреждения.
- Для подсоединения быстросъемного штуцера сильно нажмите на часть муфты А в направлении сервисного клапана до щелчка.
- При подсоединении быстросъемного штуцера проведите рукой вдоль шланга, нажимая на него, чтобы убедиться а отсутствии перегибов.
5. Закройте клапаны высокого и низкого давлений на измерительном коллекторе.
6. Подсоедините переходник вакуумного насоса к вакуумному насосу.
7. Подсоедините к переходнику вилку и провод электропитания.
8. Подсоедините заправочный шланг (желтого цвета) к соединительному отверстию R-134а переходника вакуумного насоса.
9. Заверните рукоятку переходного вентиля (клапан открыт).
10. Откройте клапан низкого давления измерительного коллектора.
11. Включите выключатель вакуумного насоса.
12. Для пуска вакуумного насоса поверните выключатель переходника вакуумного насоса в сторону штуцера R-134a.
13. Проведите откачивание до разрежения 100 кПа (процесс занимает около 10 минут).
14. Выключите выключатель переходни-ка вакуумного насоса и подождите 5 минут.
15. Проверьте отсутствие утечек. Система исправна, если разрежение не уменьшается.
Предупреждение. Если разрежение падает, то проверьте надежность затяжки всех соединений и затем повторите процедуру откачивания, начиная с пункта 12.
16. Полностью откройте заправочньй клапан и вставьте его в заправочный баллон.
17. Отверните рукоятку клапана переходного вентиля (клапан закрыт), снимите его с измерительного коллектора и соедините через заправочный клапан с заправочным баллоном.
18. Заверните рукоятку заправочного клапана (клапан закрыт) для прокалывания отверстия в заправочном баллоне.
19. Для заправки системы хладагентом отверните рукоятку заправочного вентиля (клапан открыт) и заверните рукоятку переходного вентиля (клапан открыт).
20. В случае непоступления хледаген-та в систему отверните рукоятку переходного вентиля (клапан закрыт).
21. Проверьте отсутствие утечек хладагента при помощи детектора утечек. В Случае обнаружения утечек хладагента повторно затяните все соединения и повторите процедуру заправки, начиная с операции откачивания хладагента (пункт 12).
22. Пустите двигатель.
23. Включите кондиционер и установите ручку регулировки температуры воздуха на максимальное охлаждение (MAX. COOL).
24. Установите частоту вращения коленчатого вала двигателя 1500 мин-1.
25. Для заправки необходимого объема хладагента заверните рукоятку переходного вентиля (клапан открыт).
26. Посла окончания заправки системы хладагентом отверните до упора рукоятку переходного вентиля (клапан закрыт).
27. Заверните до упора рукоятку заправочного клапана (клапан закрыт). Отсоедините быстросъемный штуцер низкого давления от сервисного клапана низкого давления.
