- Расположение трубопроводов системы кондиционирования показано на рисунке 18.35.

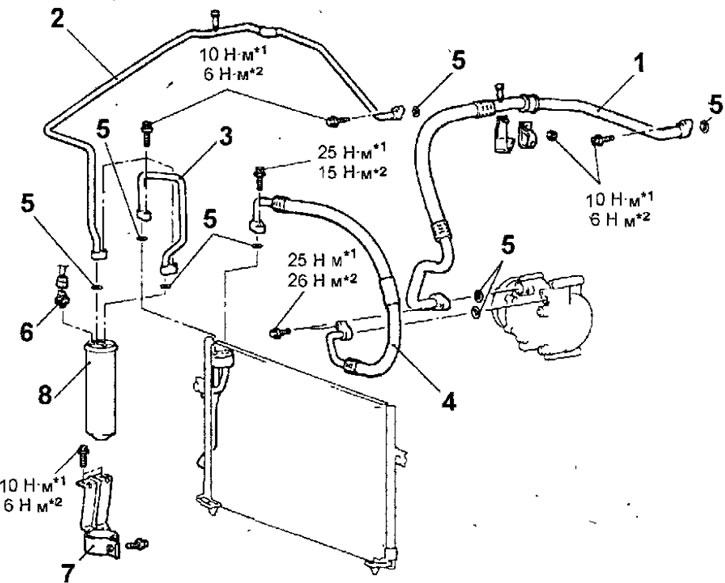

Рис. 18.35. Трубки и шланги системы кондиционирования воздуха: 1 —всасывающий шланг; 2 - трубка В для хладагента; 3 - трубка А для хладагента; 4 - шланг разрядки; 5 - уплотнительное кольцо; 6 - датчик двойного давления; 7 - кронштейн ресивера-осушителя; 8 - ресивер-осушитель
Примечание. На рисунке 18.35 *1 отмечены болты и гайки с фланцем, а *2- болты и гайки с шайбой.
- Эффективное действие и ресурс системы кондиционирования воздуха зависят от химической стабильности элементов системы кондиционирования воздуха.
- При попадании в систему кондиционирования воздуха примесей, таких как грязь, воздух или влага, они изменяют стабильность охлаждения, ухудшают свойства компрессорного масла. Они также влияют на давление и температуру в системе, уменьшают эффективность ее функционирования и приводят к по-явлению внутренней коррозии и аномальному износу подвижных элементов.
- Для поддержания химической стабильности в системе кондиционирования воздуха выполняйте следующее:
- после разъединения элементов системы как можно скорее пробками или липкой лентой закройте открытые соединения, что исключит попадание в систему грязи, воздуха или масла;
- не держите открытым контур системы кондиционирования воздуха дольше, чем это необходимо для выполнения работы;
- при установке новых компонентов системы кондиционирования воздуха извлекайте их из упаковки непосредственно перед установкой;
- после открывания контура системы кондиционирования воздуха откачайте воздух и зарядите систему хладагентом.
- Все уплотнительные кольца стандар-тных соединений системы кондиционирования не подлежат повторному использованию. Перед установкой новых уплотнительных колец смажьте их компрессорным маслом.
- При замене любого элемента системы кондиционирования воздуха при значительной утечке хладагента добавьте в систему масло, чтобы его объем сохранился на первоначальном уровне.
