Примечание. На рисунке 18.36 *1 отмечены болты с фланцем, а *2- болты с шайбой.

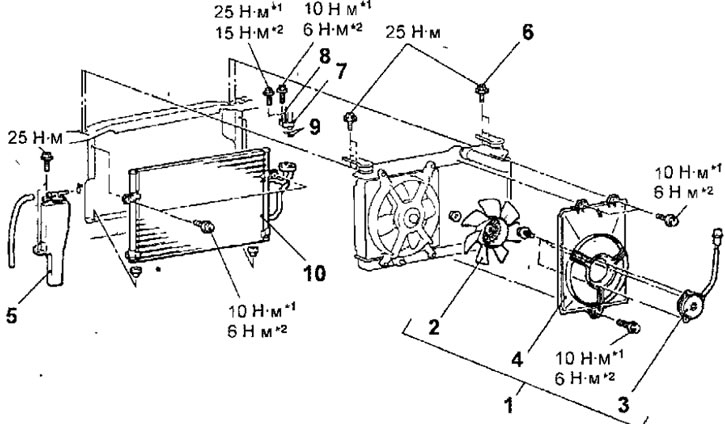

Рис. 18.36. Конденсор и вентилятор конденсора: 1 - вентилятор конденсора в сборе с кожухом; 2 - вентилятор конденсора; 3 - двигатель вентилятора конденсора; 4 - кожух; 5 - расширительный бачок; 6 - болт; 7 - крепление трубки А; 8 - шланг разрядки; 9 - уплотнительное кольцо; 10 - конденсор
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Отсоедините разъем, выверните болты и снимите вентилятор конденсора в сборе с кожухом.
- Отверните гайку и снимите крыльчатку вентилятора с электродвигателя.
- Выверните болты и снимите двигатель вентилятора конденсора.
- Разрядите хладагент из системы кондиционирования воздуха.
- Снимите воздушный фильтр.
- Слейте охлаждающую жидкость из системы охлаждения двигателя.
- Выверните болты, отсоедините шланги и снимите расширительный бачок.
- Выверните болты верхнего крепления конденсора.
- Выверните болты и отсоедините от конденсора трубку А и шланг разрядки.
- Отклоните радиатор к двигателю, -затем поднимите конденсор вверх и снимите его с автомобиля (рис. 18.37).

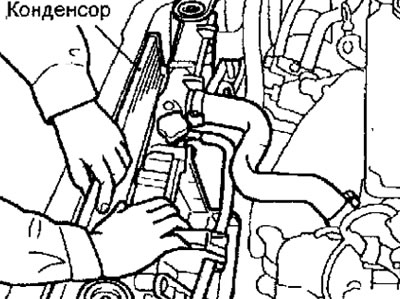

Рис. 18.37. Снятие конденсора с автомобиля
Проверка

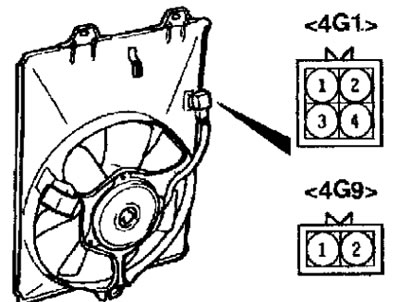

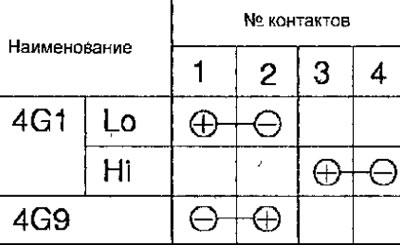

- Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам разъема двигателя вентилятора конденсора (рис. 18.38). Если двигатель вентилятора вращается и не создает посторонних шумов, значит, он исправен.
Рис. 18.38. Проверка двигателя вентилятора конденсора

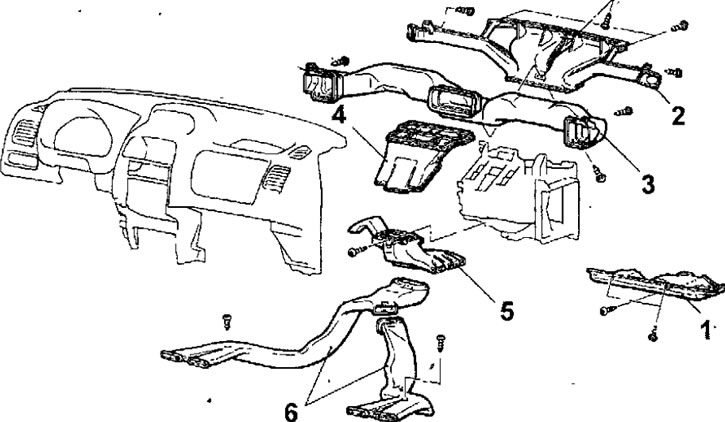

Рис. 18.39. Расположение воздуховодов системы вентиляции: 1 - нижняя крышка; 2 - воздуховод обогревателя стекол; 3 - распределительный воздуховод; 4 - центральный вентиляционный канал; 5 - нижний воздуховод; 6 - воздуховод подачи воздуха к ногам задних пассажиров
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Если будет устанавливаться новый конденсор, заполните его 15 мл компрессорного масла SUN PAG 56.
- Замените уплотнительные кольца и смажьте их компрессорным маслом SUN PAG 56 (рис. 18.25).
- Заправьте систему кондиционирования воздуха хладагентом и проверьте ее функционирование.
