Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Разрядите хладагент из системы кондиционирования воздуха.
- Снимите нижний брызговик моторного отсека.
- На автомобиле с двигателем 4G9 снимите насос усилителя рулевого управления.
Примечание. На рисунке 18.26*1 отмечены болты и гайки с фланцем, а *2- болты и гайки с шайбой.

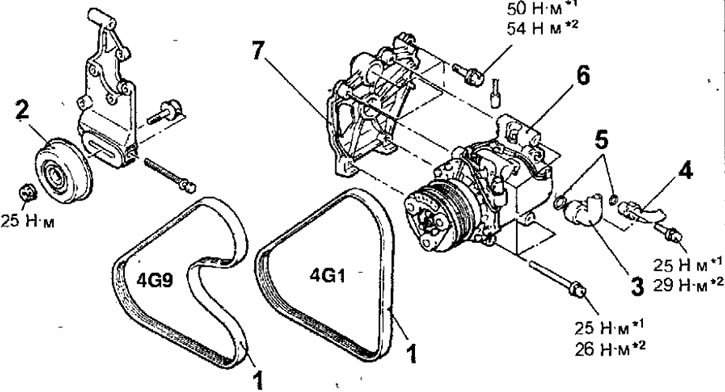

Рис. 18.26. Компрессор кондиционера: 1 - ремень привода компрессора кондиционера; 2 - шкив механизма натяжения ремня (двигатель 4G9); 3 - всасывающий шланг; 4 - шланг разрядки; 5 - уплотнительное кольцо; 6 - компрессор кондиционера; 7 - кронштейн компрессора кондиционера
- Ослабьте натяжение ремня привода компрессора кондиционера, для чего ослабьте болт А на автомобиле с двигателем 4G1 или гайку А на автомобиле с двигателем 4G9 (рис. 18.27).

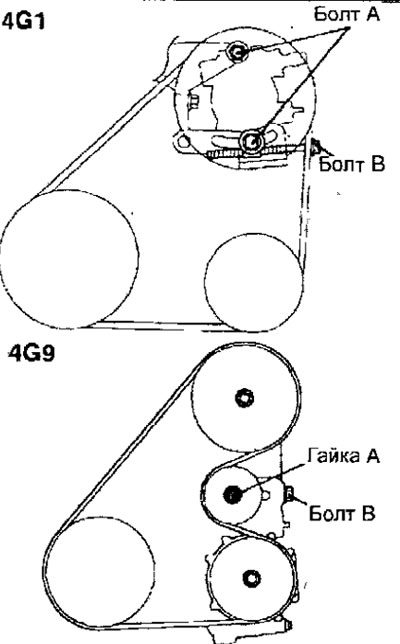

Рис. 18.27. Расположение болтов и гайки регулировки натяжения ремня привода компрессора кондиционера
- Ослабьте регулировочный болт В.
- Снимите ремень привода компрессора кондиционера.
- На автомобиле с двигателем 4G9 снимите шкив механизма натяжения ремня привода компрессора кондиционера.
- Отсоедините от компрессора кондиционера всасывающий шланг и шланг разрядки. При отъединении шлангов от компрессора немедленно закройте отверстия в компрессоре и шланги соответствующими крышками для исключения попадания влаги в систему кондиционирования воздуха.
- Выверните болты и снимите компрессор. При снятии компрессора соблюдайте осторожность, чтобы не пролить компрессорное масло.
Установка
- Если будет устанавливаться новый компрессор, отрегулируйте в нем объем компрессорного масла в соответствии с методикой, приведенной далее, затем установите компрессор (сохраните баланс компрессорного масла в системе кондиционирования воздуха).
- Слейте из снятого компрессора масло и измерьте его объем (X).
- Слейте из нового компрессора масло (Y), рассчитанное по формуле, приведенной далее, и установите компрессор.
120 мл - X мл = Y мл
Примечания. Y мл показывает количество компрессорного масла, оставшегося в трубках, конденсаторе, испарителе и т.д.
При замене следующих элементов одновременно с компрессором вычтите расчетный объем масла для каждого элемента их объема Y мл и слейте данный объем с нового компрессора.
Конденсатор: 15 мл
Испаритель: 60 Мл
Всасывающий шланг: 10 мл
Ресивер: 10 мл
- Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего.
- Замените уплотнительные кольца и смажьте их компрессорным маслом SUN PAG 56 (см. рис. 18.25).
- Установите ремень привода компрессора и отрегулируйте его натяжение.
Проверка термодатчика
- При выключенном компрессоре кондиционера омметром проверьте проводимость меду контактами разъема термодатчика (рис. 18.28). При отсутствии проводимости замените термодатчик.

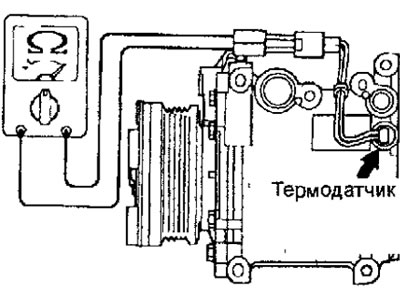

Рис. 18.28. Проверка проводимости меду контактами разъема датчика
