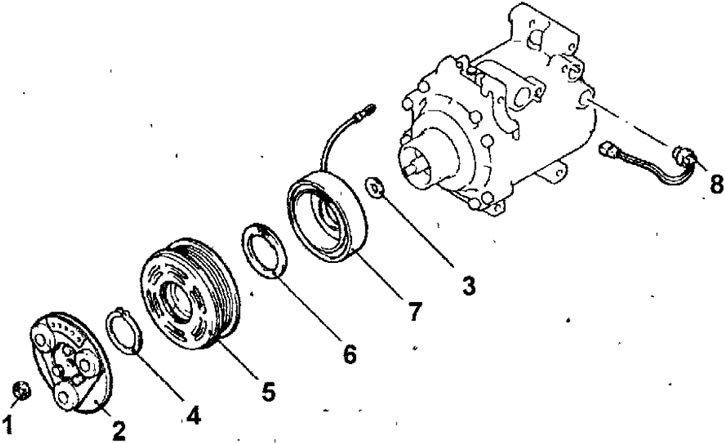

Рис. 18.29. Электромагнитная муфта компрессора: 1 - гайка; 2 - диск ротора; 3 - прокладка; 4 - стопорное кольцо; 5 - ротор; 6 - стопорное пружинное кольцо; 7 - катушка электромагнитной муфты; 8 - термодатчик
Снятие

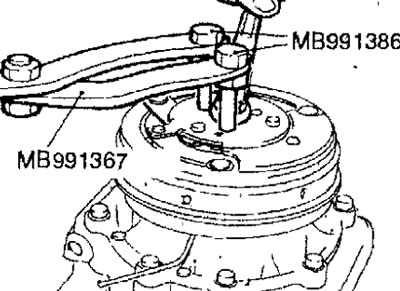

- Специальными инструментами МВ991367 и МВ991386, удерживая от проворачивания диск ротора, отверните гайку и снимите диск ротора (рис. 18.30).
Рис. 18.30. Отворачивание гайки крепления пластины электромагнитной муфты
- Снимите стопорное кольцо, ротор и катушку электромагнитной муфты и прокладку.
Установка

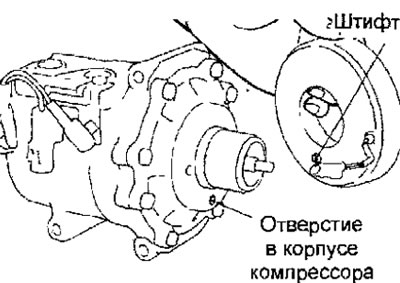

- При установке катушки электромагнитной муфты совместите штифт катушки с отверстием в корпусе компрессора (рис. 18.31).
Рис. 18.31. Совмещение штифта катушки электромагнитной муфты с отверстием в корпусе компрессора

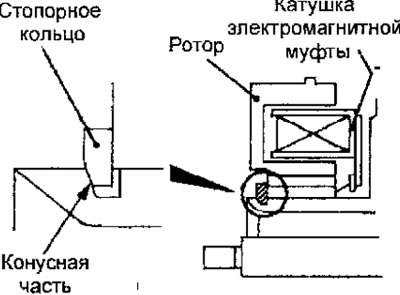

- Установите пружинное стопорное кольцо так, чтобы коническая поверхность была направлена к внешней стороне (рис. 18.32).
Рис. 18.32. Установочное положение пружинного стопорного кольца

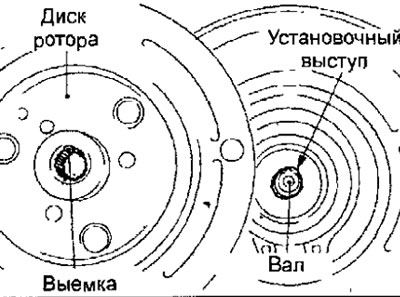

- Совместите установочный выступ на валу компрессора с выемкой на диске ротора и установите диск ротора на вал (рис. 18.33).
Рис. 18.33. Установка пластины на вал компрессора
Специальными инструментами МВ991367 и МВ991386, удерживая от проворачивания диск ротора, наверните гайку крепления диск ротора (рис. 18.30).

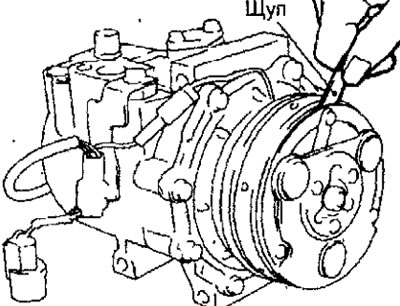

- Щупом измерьте воздушный зазор электромагнитной муфты (рис. 18.34).
Рис. 18.34. Измерение воздушного зазора электромагнитной муфты
Номинальный зазор электромагнитной муфты компрессора: 0,40—0,65 мм
Примечание. Если измеренный воздушный зазор электромагнитной муфты компрессора не соответствует номинальному выполните регулировку зазора изменением количества регулировочных прокладок
