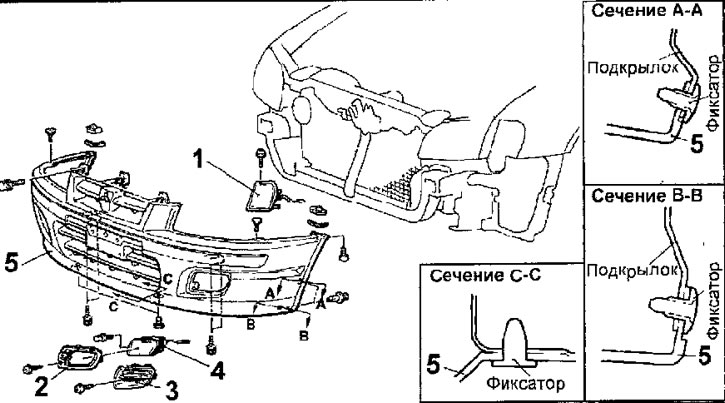

Рис. 17.60. Передний бампер: 1 - передний указатель поворота; 2 - облицовка противотуманной фары; 3 - заглушка; 4 - противотуманная фара; 5 - передний бампер в сборе
Снятие
- Снимите панель нижнего переднего защитного кожуха.
- Вставьте отвертку, как показано на рисунке 17.61, и отверните винт крепления переднего указателя поворота. Потянув вперед, снимите указатель поворота и отсоедините от него электрический разъем.

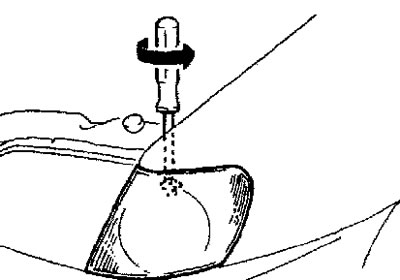

Рис. 17.61. Выворачивание винта крепления переднего указателя поворота
- Выверните винт крепления облицовки противотуманной фары или заглушки. Лезвием плоской отвертки аккуратно подденьте и снимите облицовку противотуманной фары или заглушку.
- Потянув вперед, снимите противотуманные фары и отсоедините от них электрические разъемы.
- Снимите фиксаторы крепления подкрылков к переднему бамперу.
- Выверните болты и, потяните вперед, снимите передний бампер с автомобиля.
- Выверните болты и снимите кронштейн Противотуманной фары (рис. 17.62).

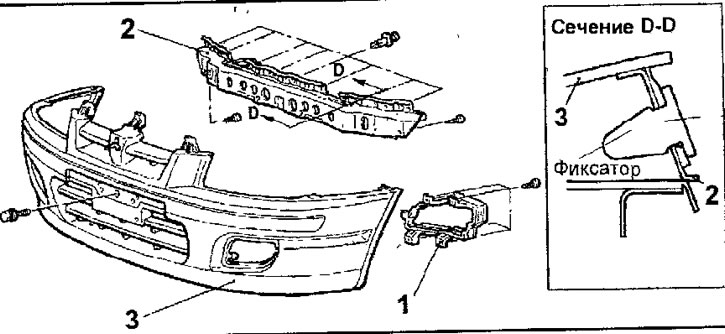

Рис. 17.62. Передний бампер: 1 - кронштейн противотуманной фары; 2 - усилитель бампера; 3 - передний бампер
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Отрегулируйте свет противотуманных фар.
