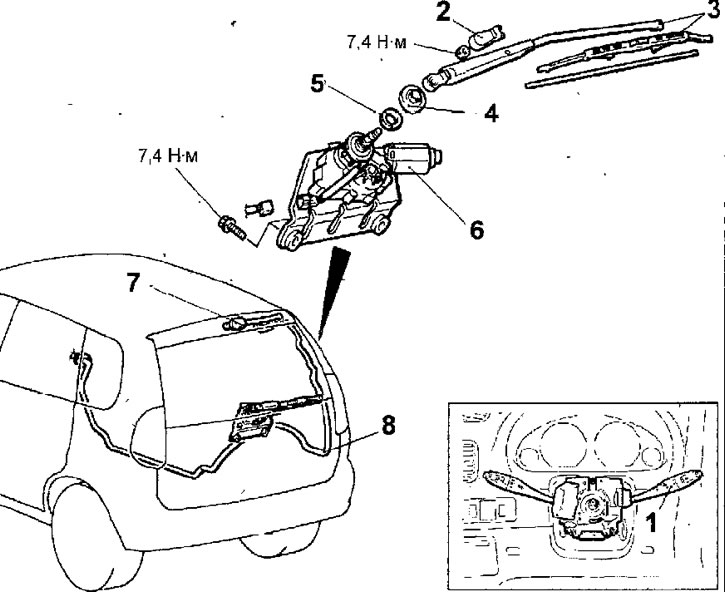

Рис. 17.73. Очиститель и омыватель заднего стекла: 1 - многофункциональный подрулевой переключатель со встроенным переключателем очистителям омывателя заднего стекла и реле стеклоочистителя; 2 - крышка; 3 - рычаг и щетка стеклоочистителя; 4 - защитный колпачок; 5 - гайка, 9,8 Н·м; 6 - электродвигатель очистителя заднего стекла с кронштейном; 7 - распылитель; 8 - шланг омывателя
Очиститель и омыватель заднего стекла
Предупреждение. При снятии подушки безопасности водителя и спирального провода соблюдайте меры безопасности при обслуживании системы SRS.
Снятие
- Снимите многофункциональный подрулевой переключатель со встроенным переключателем очистителя и омывателя заднего стекла и реле стеклоочистителя

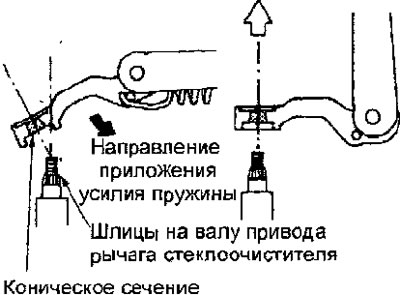

- Откройте крышку, отверните гайку и снимите рычаг и щетку стеклоочистителя. Снятие рычага и Щетки стеклоочистителя проводите при поднятом рычаге стеклоочистителя, как показано на рисунке 17.74.
Рис. 17.74. Снятие рычага н щетки заднего стеклоочистителя
Предупреждение. Если снимать рычаг стеклоочистителя в опущенном положении, прижимное усилие пружины повреждает коническое отверстие рычага шпицами вала привода: это снижает надежность этого соединения за счет увеличения диаметра конического отверстия рычага стеклоочистителя.
- Снимите защитный колпачок и отверните гайку крепления стеклоочистителя.
- Отверните болты крепления электродвигателя стеклоочистителя, отсоедините электрический разъем и снимите электродвигатель.
- Снимите распылитель омывателя.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.

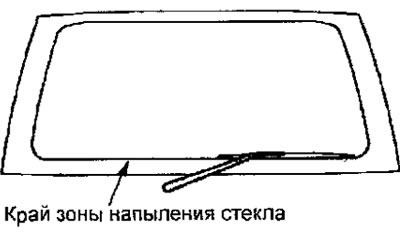

- Установите рычаг стеклоочистителя так, чтобы щетка находилась на стекле около края зоны напыления стекла (рис. 17.75).
Рис. 17.75. Установочное положения щетки очистителя заднего стекла
Проверка переключателя очистителя заднего стекла

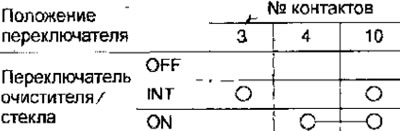

Омметром проверьте проводимость между контактами разъема при различных положениях переключателя очистителя заднего стекла (см. рис. 17.68).
Проверка переключателя очистителя заднего стекла
Проверка двигателя очистителя заднего стекла
- Двигатель очистителя заднего стекла должен быть установлен В автомобиль, а электрический разъем жгута проводов отсоединен от двигателя.

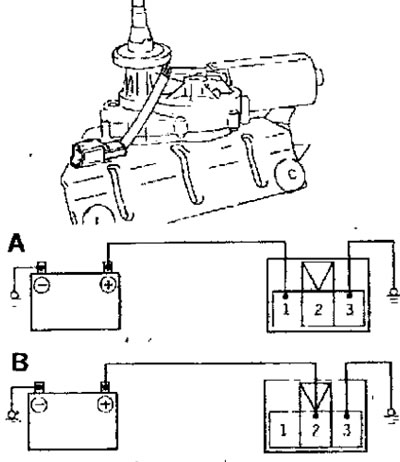

- Дополнительными проводами подсоедините клеммы аккумуляторной батареи к контактам 1 и 3 разъема двигателя так, как показано на рисунке 17.76 (А), и проверьте функционирование стеклоочистителя.
- Дополнительными проводами подсоедините клеммы аккумуляторной батареи к контактам 2 и 3 разъема двигателя так, как показано на рисунке 17.76 (В), и убедитесь, что при после начала работы двигателя стеклоочистителя он останавливается в исходном положении.
Рис. 17.76. Подсоединение аккумуляторной батареи к контактам разъема двигателя для проверки функционирования стеклоочистителя
Проверка двигателя омывателя заднего стекла
- При проверке бачок должен быть установлен в автомобиле и заполнен жидкостью.

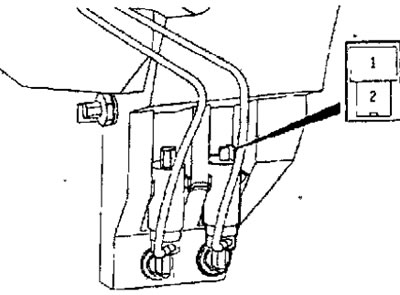

- Дополнительными проводами соедините положительную клемму аккумуляторной батареи с контактом 2 разъема и отрицательную клемму - с контактом 1 разъема, при этом жидкость должна распыляться на заднее стекло (рис. 17.77).
Рис. 17.77. Проверка двигателя омывателя заднего стекла
