Предупреждение. При снятии подушки безопасности водителя и Спирального провода соблюдайте меры безопасности при обслуживании системы SRS.
Снятие
- На автомобиле с правым расположением рулевого колеса снимите блок реле.
- Снимите многофункциональный подрулевой переключатель со встроенным переключателем очистителя и омывателя ветрового стекла, и реле стеклоочистителя.
- Отсоедините и снимите шланг омывателя (рис. 17.65).
Рис. 17.65. Очиститель и омыватель ветрового стекла: 1 - шланг омыватвля; 2 — распылитель омывателя; 3 - рычаг щетки и щетка очистителя ветрового стекла в сборе; 4 - вентиляционная панель; 5 - двигатель стеклоочистителя тяги; 7 - шланг омывателя; 8 - бачок омывателя; 9 - двигатель омывателя; 10 - датчик уровня жидкости в бачке омывателя
- Снимите распылители омывателя.
- Снимите с гаек колпачки, отверните гайки и снимите рычаги щеток и щетки очистителя ветрового стекла.
- Отверните винты, потянув вверх, освободите фиксаторы и снимите вентиляционную панель.
- Отверните болты крепления электродвигателя стеклоочистителя, отсоедините электрический разъем и снимите электродвигатель в сборе.
- Отсоедините рычаги от электродвигателя и снимите рычажный механизм стеклоочистителя (рис. 17.66).

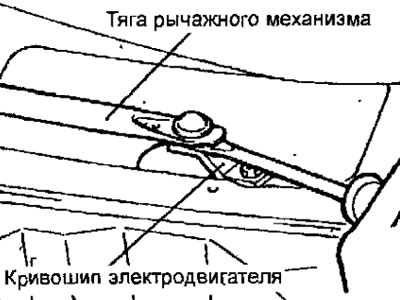

Рис. 17.66. Отсоединение тяги рычажного механизма от кривошипа электродвигателя
Предупреждение. Не рекомендуется без крайней необходимости разбирать узел рычажного механизма и электродвигателя, так как при сборке они устанавливаются под определенным углом. В случае необходимости разборки предварительно нанесите соответствующие установочные метки.
- Слейте жидкость из омывателя ветрового стекла.
- Снимите передний бампер.
- Отсоедините шланги омывателя от электродвигателей омывателя ветрового стекла.
- Отверните винты и снимите бачок омывателя ветрового стекла,
- Отсоедините электрические разъемы и извлеките электродвигатели омывателей стекол из бачка.
- Извлеките из бачка датчик уровня жидкости в бачке омывателя.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Движение левого и правого рычагов щеток ветрового стекла различны, поэтому при их установке учитывайте их положение по установочным меткам.
- Устанавливайте щетки стеклоочистителей в положение, показанное на рисунке 17.67.

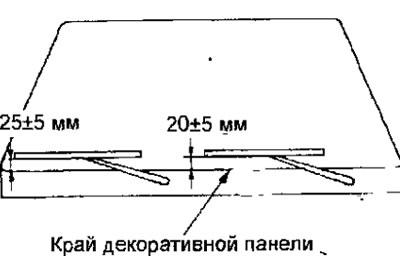

Рис. 17.67. Положение установки щеток стеклоочистителя ветрового стекла.
Проверка переключателя очистителя ветрового стекла

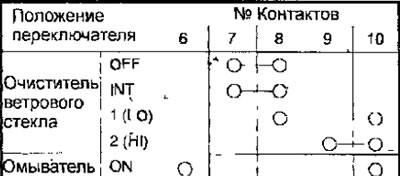

- Омметром проверьте проводимость между контактами разъема при различных положениях переключателя очистителя ветрового стекла (рис. 17.68).

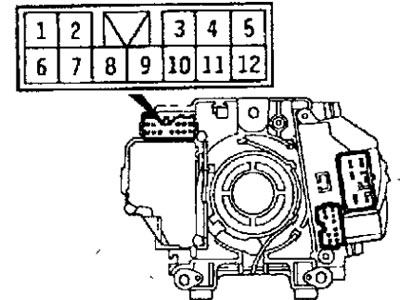

Рис. 17.68. Расположение контактов разъема переключателя очистителя ветрового стекла
Проверка двигателя очистителя ветрового стекла
- Двигатель очистителя ветрового стекла должен быть установлен в автомобиле, а электрический разъем жгута проводов отсоединен от двигателя.
- Дополнительными проводами подсоедините клеммы аккумуляторной батареи к контактам разъема двигателя так, как показано на рисунке 17.69 (А), и проверьте функционирование стеклоочистителя на низкой и высокой скоростях.
- Дополнительными проводами подсоедините клеммы аккумуляторной батареи к контактам разъема двигателя так, как показано на рисунке 17.69 (В), и оставьте двигатель работать на низкой скорости. При работе двигателя отсоедините провод от положительной клеммы аккумуляторной батареи и остановите двигатель.
- Дополнительными проводами соедините клеммы аккумуляторной батареи с контактами разъема двигателя, а также замкните контакты 1 и 4 разъема так, как показано на рисунке 17.69 (В), и убедитесь, что двигатель останавливается в исходном положении.

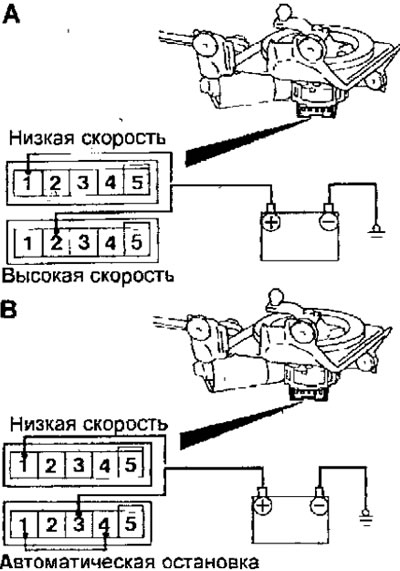

Рис. 17.69. Подсоединение аккумуляторной батареи к контактам разъема двигателя для проверки функционирования стеклоочистителя на низкой и высокой скоростях (А) и остановки двигателя стеклоочистителя в исходном положении(В)
Проверка двигателя омывателя ветрового стекла
- При проверке бачок должен быть установлен в автомобиле и заполнен жидкостью.
- Дополнительными проводами соедините положительную клемму аккумуляторной батареи с контактом 2 разъема и отрицательную клемму - с контактом 1 разъема, при этом жидкость должна распыляться на ветровое стекло (рис. 17.70).

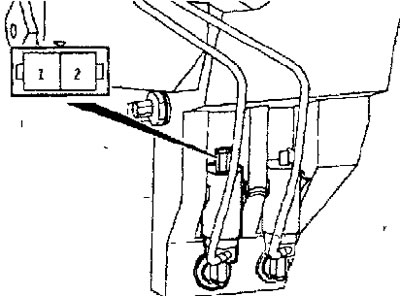

Рис. 17.70. Проверка двигателя омывателя ветрового стекла
Проверка датчика уровня жидкости в бачке омывателя
- Снимите датчик уровня жидкости в бачке омывателя.
- Подсоедините омметр к контактам разъема датчика уровня жидкости в бачке омывателя (рис. 17.71).

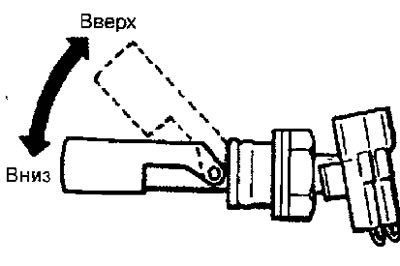

Рис. 17.71. Проверка датчика уровня жидкости в бачке омывателя
- Убедитесь в том, что при перемещении поплавка вниз цепь замыкается, а при перемещении поплавка вверх, цепь размыкается.
- Проверка положения распылителей ветрового стекла
- Перемещая распылители в гнездах, добейтесь правильного распыления струй жидкости на ветровое-стекло, в соответствии с показанным на рисунке 17.72.

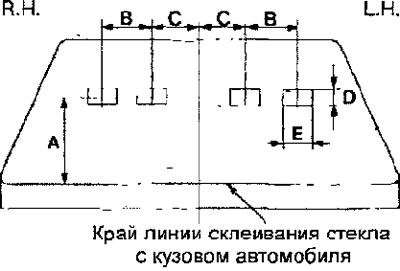

Рис. 17.72. Проверка положения распылителей ветрового стекла: А - 270 мм; В - 250 мм; С,- 100 мм; D - 50 мм; Е - 70 мм
