Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Лезвием отвертки как рычагом снимите внутреннюю дельтовидную крышку (рис. 17.82).

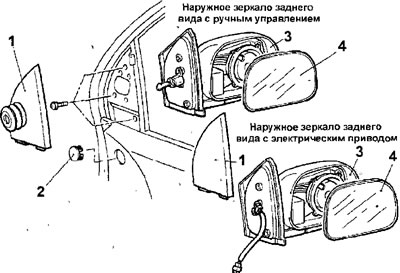

Рис. 17.82. Наружное зеркало заднего вида: 1 - внутренняя дельтовидная крышка; 2 — заглушка; 3 - корпус наружного зеркала заднего вида; 4 - зеркало
- Снимите заглушку.
- Выверните 3 винта и снимите наружное зеркала заднего вида.
- Рукой поверните зеркало так, чтобы его отражающая поверхность была направлена вверх, вставьте лезвие плоской отвертки, обмотанное изоляционной лентой, в выемку, как показано на рисунке 17.83, подденьте зеркало и снимите его.

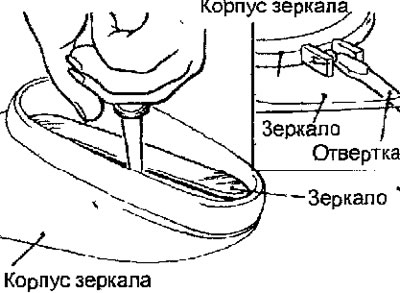

Рис. 17.83. Снятие наружного зеркала заднего вида
- Если на автомобиле установлено зеркало с электроприводом, отсоедините электрический разъем жгута проводов.
Проверка переключателя зеркала
- Снимите переключатель зеркала из панели приборов и отсоедините от него электрический разъем (рис. 17.84).

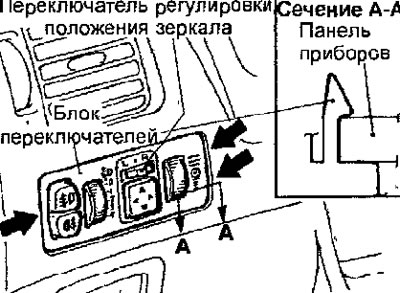

Рис. 17.84. Расположение переключателя зеркала (стрелками показано расположение фиксаторов)
- Омметром измерьте сопротивление между контактами разъема переключателя зеркала (рис. 17.85).

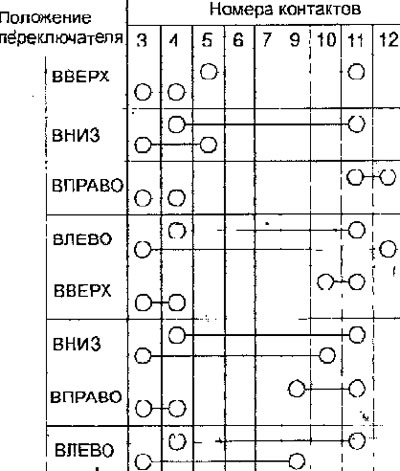

Проверка проводимости между контактами переключателя наружного зеркала заднего вида

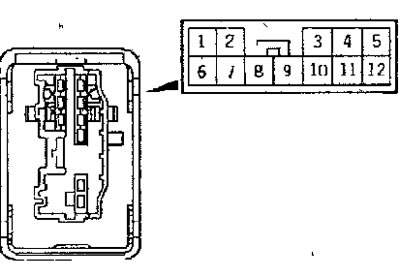

Рис. 17.85. Расположение контактов разъема переключателя зеркала

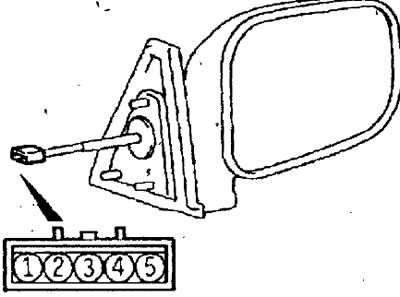

Рис. 17.86. Расположение контактов разъема наружного зеркала
Проверка функционирования зеркала

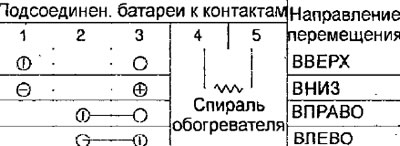

- Дополнительными проводами подсоедините клеммы аккумуляторной батареи к контактам разъема и проверьте функционирование зеркала (рис. 17.85). Также проверьте проводимость между контактами 4 и 5 разъема.
Установка
- Установка проводится в последовательности обратной снятию.
