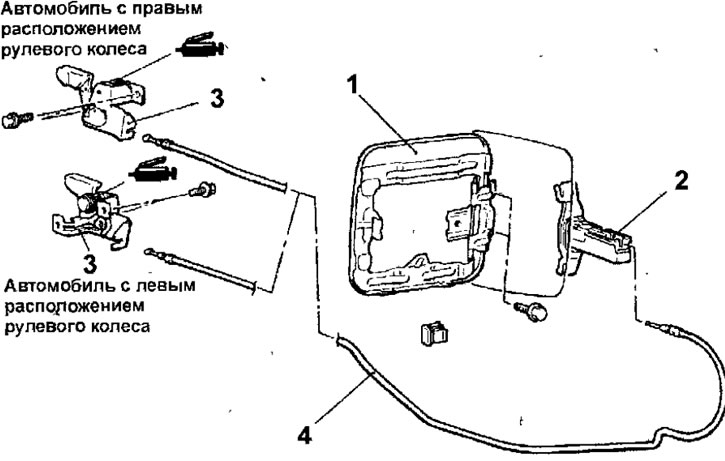

Рис. 17.6. Лючок наливной горловины топливного бака: 1 - лючок наливной горловины топливного бака в сборе; 2 - защелка лючка наливной горловины топливного бака в сборе; 3 - ручка открытия лючка наливной горловины топливного бака; 4 - трос привода замка лючка
Снятие
- Снимите сидение водителя.
- Снимите заднее сидение.
- Снимите нижнюю обивку центральной стойки со стороны водителя, переднюю и заднюю обивки порогов и левую заднюю боковую обивку.
- Откройте лючок, выверните 2 болта и снимите лючок наливной горловины топливного бака в сборе.
- Снимите защелку лючка наливной горловины топливного бака и отсоедините от нее трос.
- Выверните болты, отсоедините трос и снимите ручку открывания лючка наливной горловины топливного бака.
- Снимите трос привода замка лючка.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Смажьте подвижные части защелки лючка наливной горловины топливного бака и установите защелку (рис. 17.7).

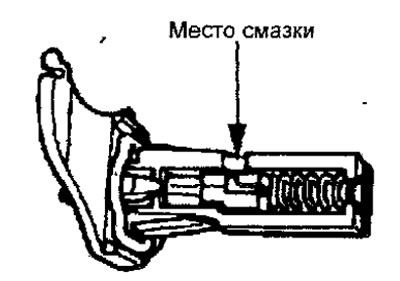

Рис. 17.7. Место смазки защелки лючка наливной горловины топливного бака
- Установите лючок наливной горловины топливного бака в сборе и временно закрепите болтами.
- Закройте лючок и проверьте его расположение относительно смежных поверхностей. Отрегулируйте положение лючка таким образов, чтобы при закрытом лючке он Находился на одном уровне с панелью кузова. Для регулировки ослабьте болты крепления лючка и, перемещая лючок, отрегулируйте его положение (рис. 17.8).

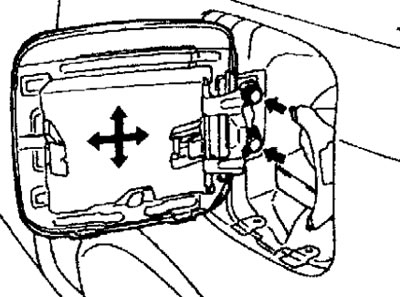

Рис. 17.8. Расположение болтов и направления перемещения для регулировки положения лючка наливной горловины топливного бака
- Установите нижнюю обивку центральной стойки со стороны водителя, переднюю и заднюю обивки порогов и левую заднюю боковую обивку.
- Установите заднее сидение.
- Установите сидение водителя.
