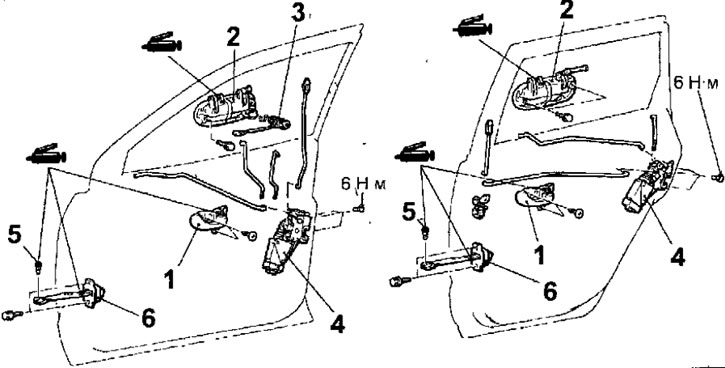

Рис. 17.50. Замок и ручка двери: 1 - внутренняя ручка двери; 2 - наружная ручка двери; 3 - личинка замка передней двери; 4 - привод блокировки замка; 5 - замок двери в сборе; 5- пружинный цилиндрический штифт; 6 - ограничитель открытия двери
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите обивку и пылевлагозащитную пленку с двери.
- Отверните самонарезающие винты и снимите внутреннюю ручку открытия двери.
- Отсоедините тягу от ручки замка передней двери.
- Выверните болт и снимите наружную ручку двери.
- Снимите личинку замка передней двери.
- Отверните 3 винта и снимите замок двери в сборе.
- При необходимости снимите электронный блок управления системой блокировки замков дверей (автомобили с центральной блокировкой замков дверей) (рис. 17.51).

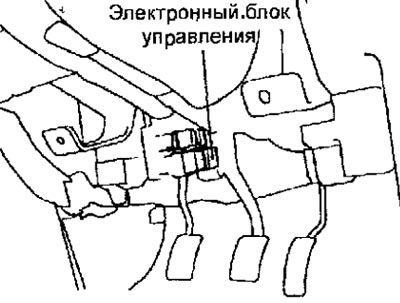

Рис. 17.51. Расположение электронного блока управления системой блокировки замков дверей
Проверка привода замка двери
- Убедитесь, что при подаче напряжение от положительной клеммы аккумуляторной к контакту 1 разъема привода и от отрицательной клеммы к контакту 2, привод из режима блокировки переключатся в режим разблокировки (рис. 17.52). При смене полярности напряжения, подаваемого к контактам разъема привод из режима разблокировки переключатся в режим блокировки.

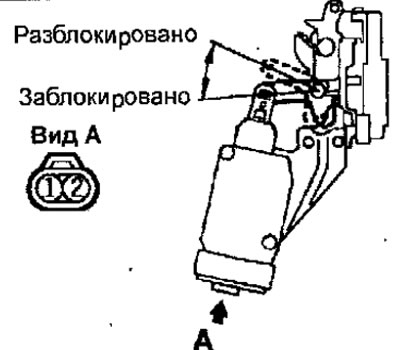

Рис. 17.52. Проверка привода замка двери
Проверка личинки замка двери
- Омметром измерьте проводимость между контактами разъема при различных положениях личинки замка двери.

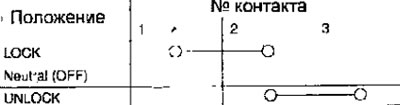

Проверка личинки замка левой двери

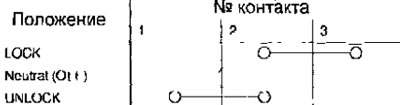

Проверка личинки замка правой двери
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Проверьте ход внутренней ручки двери.
- Установите обивку двери.
- Отрегулируйте положение двери.
