Снятие
- Снимите обивку и пылевлагозащитную пленку с двери.
- Снимите с передней двери наружное зеркало заднего вида.
- Снимите внутренний уплотнитель стекла двери.
- Опустите стекло и снимите направляющий уплотнитель стекла.

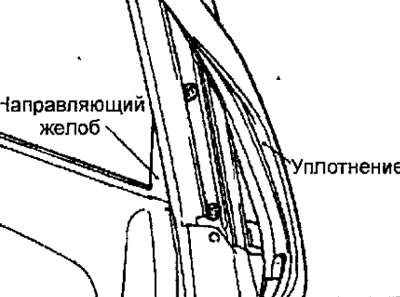

- Выверните винты и снимите направляющий желоб с задней двери (рис. 17.37).
Рис. 17.37. Снятие направляющего желоба с задней двери

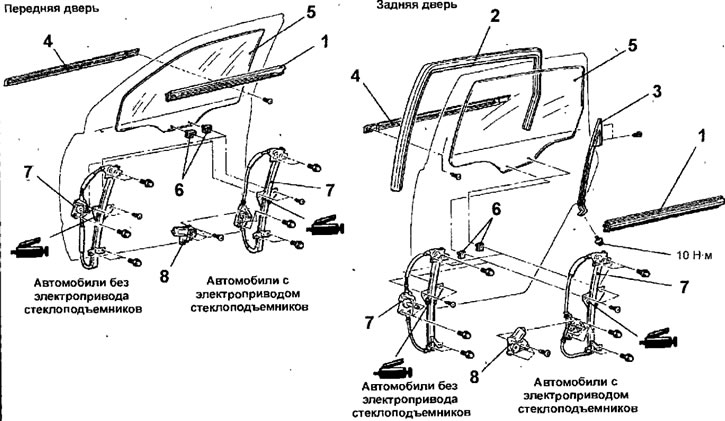

Рис. 17.38. Стекло двери и стеклоподъемник: 1 - внутренний уплотнитель стекла двери; 2 - направляющий уплотнитель стекла; 3 - направляющий желоб; 4 - внутренний уплотнитель стекла двери; 5 - стекло; 6 - держатель стекла; 7 - стеклоподъемник; 8 - электрический привод стеклоподъемника.
- С внутренней стороны двери снимите внутренний уплотнитель стекла двери.
- Через отверстия во внутренней панели двери выверните винты крепления стеклоподъемника к держателям стекла.
- Липкой лентой закрепите стекло на двери.
- Отсоедините электрический разъем двигателя стеклоподъемника от жгута проводов двери.
- Выверните болты и извлеките стеклоподъемник через отверстия во внутренней панели двери.
Предупреждение.При снятии стеклоподъемника соблюдайте осторожность, так как сжатая пружина может привести к снятию троса с барабана стеклоподъемника.
- При необходимости выверните болты и снимите двигатель стеклоподъемника.
- Наклоняя вперед и поднимая вверх, снимите стекло с двери.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Если шлицы в барабане механизма стеклоподъемника и на электрическом приводе стеклоподъемника не совмещаются, перемещая кронштейн стекла, поверните барабан в механизме стеклоподъемника в положение, при котором совместятся шлицы в барабане механизма стеклоподъемника и на электрическом приводе стеклоподъемника (рис. 17.39,17.40).

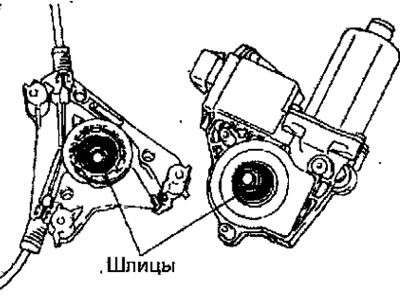

Рис. 17.39. Совмещение шлицов в барабане механизма стеклоподъемника и на электрическом приводе стеклоподъемника

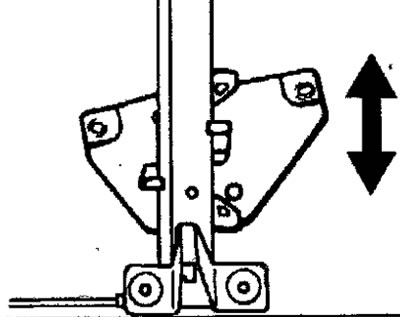

Рис. 17.40. Направления перемещения кронштейна стекла для поворота барабана механизма стеклоподъемника

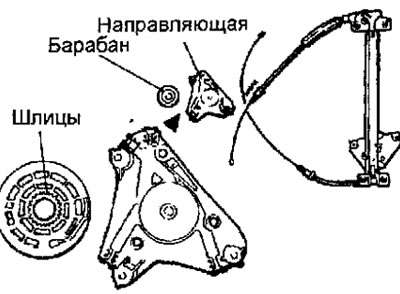

- Расположите барабан, направляющую стеклоподъемника и привод стеклоподъемника на рабочем месте так, как показано на рисунке 17.41.
Рис. 17.41. Расположение барабана, направляющей стеклоподъемника и привода стеклоподъемника
(1) Расположите направляющую стеклоподъемника так, чтобы пазы для тросов были направлены вверх.
(2) Расположите направляющую стеклоподъемника так, чтобы кронштейн стекла находился внизу. Переместите кронштейн стекла в положение полностью открытого положения.

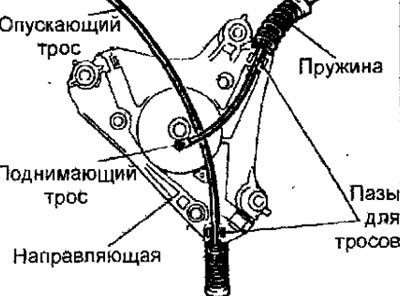

- Установите пружины на тросы. Затем установите в направляющую стеклоподъемника сначала опускающий трос, затем поднимающий трос (рис. 17.42).
Рис. 17.42. Установка поднимающего и опускающего тросов в направляющую стеклоподъемника
- Поднимающий трос должен располагаться над опускающим тросом.

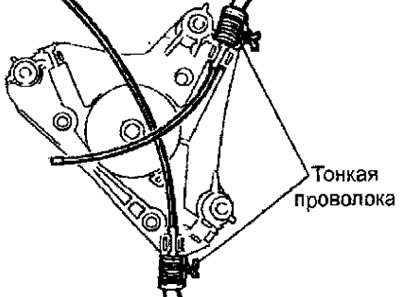

- Сожмите пружины и свяжите их тонкой проволокой (рис. 17.43).
Рис. 17.43. Использование тонкой проволоки для связывания пружин
Примечание. Тонкая проволока должна располагаться в пазах для тросов.
- Вставьте наконечник опускающего троса в отверстие, расположенное у основания барабана, затем надежно оберните трос вокруг углубления барабана так, чтобы отсутствовал любой зазор между тросом и барабаном (рис. 17.44).

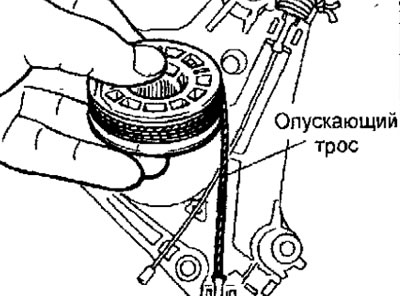

Рис. 17.44. Намотка опускающего троса на барабан
- Прикрепите поднимающий трос к барабану следующим образом:
(1) Вставьте наконечник поднимающего троса в отверстие, расположенное в верхней части барабана (рис. 17.45).
Рис. 17.45. Установка поднимающего троса в барабан

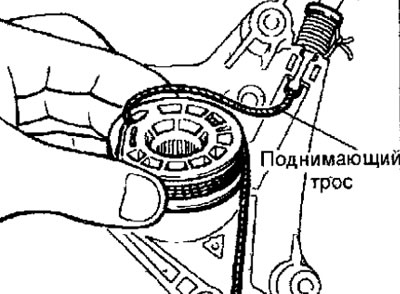

(2) Поднимите переднюю часть барабана так, чтобы он установился в вертикальное положение, затем вставьте поднимающий трос в канавку барабана (рис. 17.46).

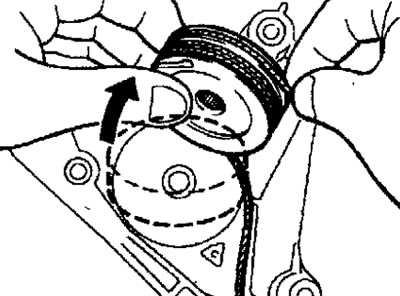

Рис. 17.46. Установка поднимающего троса в канавку барабана

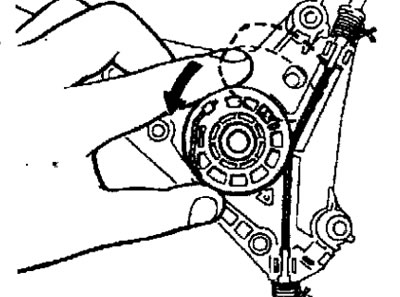

(3) Поверните барабан в исходное положение, при этом удерживайте тросы так, чтобы они не соскользнули с барабана (рис 17.47).
Рис. 17.47. Поворот барабана в исходное положение
- После установки привода стеклоподъемника на стеклоподъемник, разрежьте и снимите проволоку, связывавшую пружины.
- Установите стеклоподъемник в дверь и закрепите болтами.
- Временно прикрепите стекло к стеклоподъемнику.
- После полного поднятия стекла окончательно затяните болты крепления стекла к кронштейну стеклоподъемника.
Примечание.При полном подъеме стекла двери концевой выключатель автоматически устанавливается в правильное положение.
