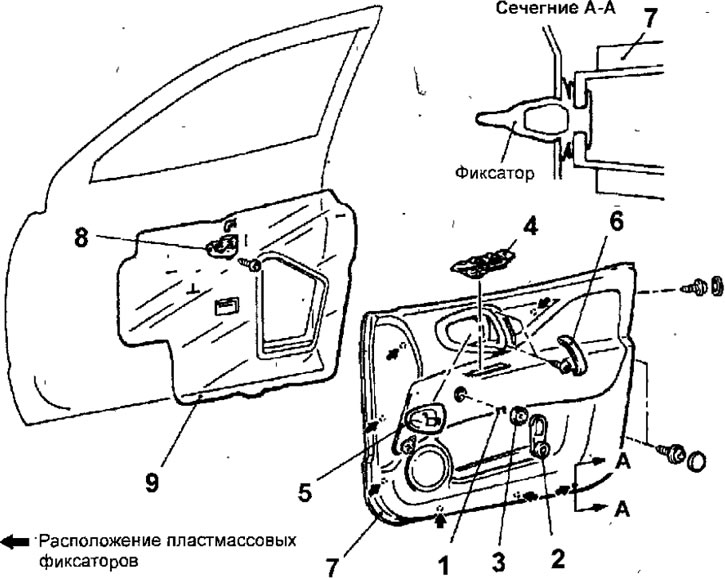

Рис. 17.31. Обивка передней двери: 1 - фиксатор (автомобили без электрического привода стеклоподъемников);2 - ручка стеклоподъемника (автомобили без электрического привода стеклоподъемников); 3 - розетка ручки стеклоподъемника (автомобили без электрического привода стеклоподъемников); 4 - панель переключателя электрического привода стеклоподъемника (автомобили с электрическим приводом стеклоподъемников); 5 - крышка; 6 - внутренняя ручка двери; 7 - обивка двери; 8 - внутренняя ручка открытия замка двери; 9 - пылевлагозащитная пленка

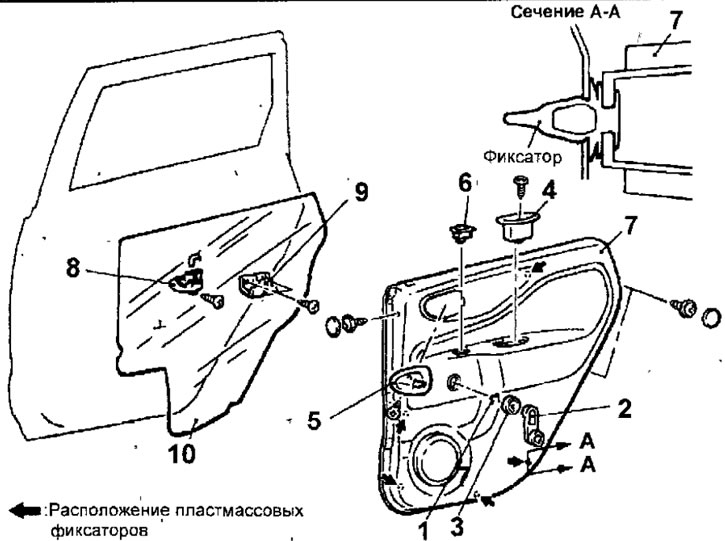

Рис. 17.32. Обивка задней двери: 1 - фиксатор (автомобили без электрического привода стеклоподъемников); 2 - ручка стеклоподъемника (автомобили без электрического привода стеклоподъемников); 3 - розетка ручки стеклоподъемника (автомобили без электрического привода стеклоподъемников); 4 - корпус внутренней ручки двери (углубление под пальцы) (автомобили без электрического привода стеклоподъемников); 5 - крышка; 6 - переключатель электрического привода стеклоподъемника (автомобили с электрическим приводом стеклоподъемников); 7 — обивка двери; 8 - внутренняя ручка открытия замка двери; 9 - кронштейн ручки двери; 10 - пылевлагозащитная пленка
Снятие
- На моделях с ручным стеклоподъемником полностью закройте окно и отметьте расположение ручки стеклоподъемника. Освободите скобу крепления и снимите ручку Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери, и, протягивая ткань напротив концов скобы, зацепите скобу и освободите ее, при этом необходимо натягивать ручку на себя, чтобы она после освобождения скобы снялась со шлицев стеклоподъемника (рис. 17.33).

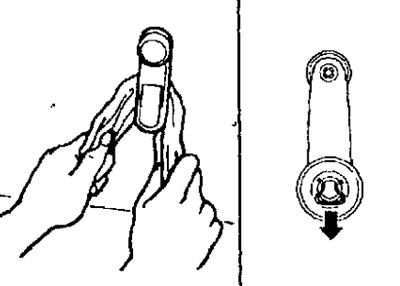

Рис. 17.33. Использование ткани для снятия ручки стеклоподъемника
- Снимите розетку ручки стеклоподъемника.
- На автомобилях с электрическим приводом стеклоподъемников, лезвием отвертки как рычагом извлеките из обивки двери переключатель электропривода стеклоподъемника, перемещая его вперед и освобождая лапки его крепления.
- Снимите крышку, выверните винты и снимите внутреннюю ручку двери.
- На задней двери выверните винт и снимите корпус внутренней ручки двери (углубление под пальцы).
- Съемником обивки двери или отверткой с широким лезвием по периметру отделите обивку двери от двери.
- По мере необходимости пропустите электрические провода через пылевла-гозащитную пленку. Аккуратно снимите пылевлагозащитную пленку с двери.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Перед установкой пылевлагозащитной пленки нанесите на дверь слой герметика ЗМ ATD № 8625(рис. 17.34, 17.35).

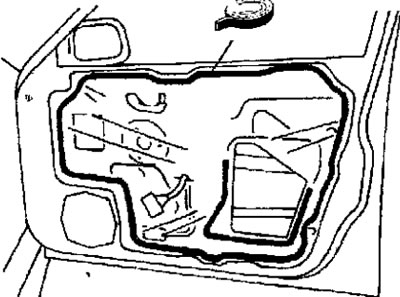

Рис. 17.34. Место нанесения герметика ЗМ ATD № 8625 по периметру пылевлагозащитной пленки передней двери

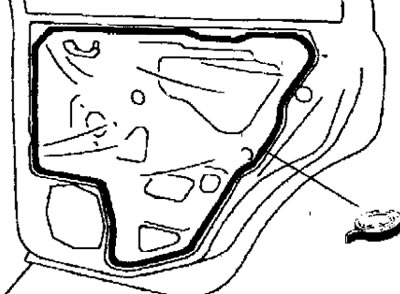

Рис. 17.35. Место нанесения герметика ЗМ ATD № 8625 по периметру пылевлагозащитной пленки задней двери
Примечание. Убедитесь, что не закрыли герметиком отверстия во внутренней панели двери, предназначенные для слива воды.
- Легкими ударами по обивке двери закрепите обивку пластиковыми фиксаторами.
- На моделях с ручным стеклоподъемником закройте стекло двери и установите ручку стеклоподъемника в положение, показанное на рисунке 17.36.

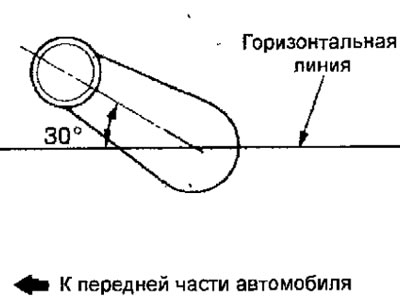

Рис. 17.36. Положение установки ручки стеклоподъемника
