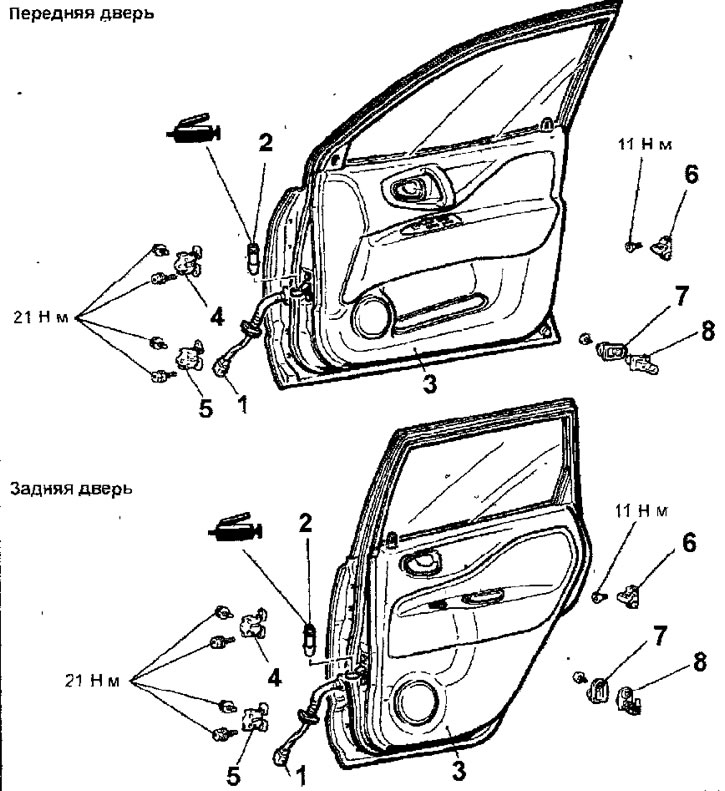

Рис. 17.26. Двери: 1 - разъем жгута проводов; 2- разрезной штифт ограничителя открывания двери; 3 - дверь в сборе; 4 - верхняя петля двери; 5 - нижняя петля двери; 6 - фиксатор замка; 7 - прокладка фиксатора; 8 - крышка концевого выключателя двери; 9 - концевой выключатель двери
Снятие
- Откройте дверь и поддержите ее подставками или домкратами, проложив между ними и дверью чистую ветошь.
- Отсоедините электрический разъем жгута проводов от зеркала, стеклоподъемников и центрального замка.
- Вывинтите болты крепления ограничителя открывания двери.
- Маркером отметьте положение петель двери.
- В то время как помощник поддерживает дверь, выверните болты крепления петель двери и снимите дверь с автомобиля.
- Маркером отметьте положение фиксатора замка и выверните болты крепления фиксатора замка к передней или средней стойке автомобиля.
- Снимите фиксатор замка с передней или средней стойки автомобиля.
- При необходимости отверните винт, снимите крышку, отсоедините электрический разъем и снимите концевой выключатель двери.
Проверка концевого выключателя двери водителя
- Омметром проверьте проводимость между контактами разъема концевого выключателя двери водителя при различных положениях плунжера выключателя (рис. 17.27). При выдвинутом плунжере должна быть проводимость между всеми контактами разъема, а при нажатом плунжере проводимости не должно быть.

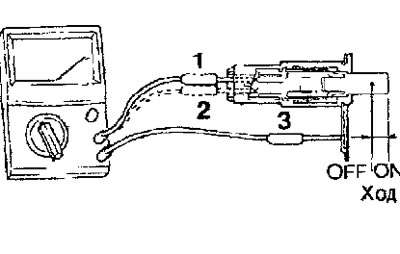

Рис. 17.27. Проверка концевого выключателя двери водителя
Проверка концевого выключателя двери пассажира и задней боковой двери
- Омметром проверьте проводимость между контактами разъема концевого выключателя двери пассажира и задней боковой двери при различных положениях плунжера выключателя (рис. 17.28). При выдвинутом плунжере должна быть проводимость между 1 и 2 контактами разъема, а при нажатом плунжере проводимости не должно быть.

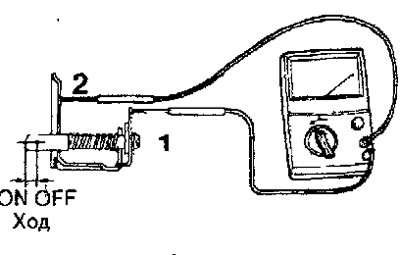

Рис. 17.28. Проверка концевого выключателя двери пассажира и задней боковой двери
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Универсальной консистентной смазкой смажьте верхнюю и нижнюю петли двери (рис. 17.29).

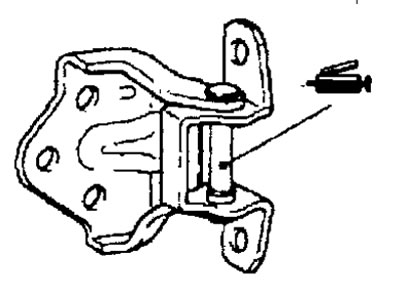

Рис. 17.29. Место смазки петли двери
- Установите дверь и закрепите ее болтами на петлях.
- Установите ограничитель открывания двери таким образом, чтобы маркировка находилась сверху (рис. 17.30), и закрепите его болтами. В зависимости от места установки на ограничителе нанесены отличительные метки:
- FL - левая передняя дверь;
- RL - левая задняя дверь;
- FR - правая передняя дверь;
- RR - правая задняя дверь.

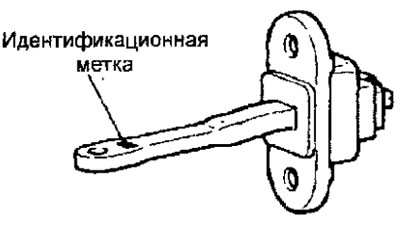

Рис. 17.30. Расположение идентификационной метки на ограничителе открывания двери
- Подсоедините электрический разъем жгута проводов.
- Если закрытая дверь не находится заподлицо с поверхностью кузова, специальным инструментом отрегулируйте ее положение после ослабления болтов крепления петель двери к кузову.
- Если затруднено открывание и закрывание двери, отрегулируйте положение замка и фиксатора путем регулировки положения фиксатора (см. рис. 17.22).
