Снятие
1. Слейте масло из коробки передач.
2. Снимите нижний защитный кожух.
3. Снимите воздушный фильтр в сборе.
4. Снимите аккумуляторную батарею и ее лоток.
5. Снимите адсорбер паров топлива.
6. Снимите тяги переключения передач в сборе.
7. Снимите воздушный патрубок промежуточного охладителя наддувочного воздуха (модели с 1997 года).
Рис. 11.13. Элементы крепления коробок передач: А – только коробка передач F5MR3; В – только коробка передач F5MV1; 1 – гайка (48 Н·м); 2 – болт (30 Н·м); 3 – провод «массы»; 4 – рабочий цилиндр сцепления; 5 – тросы управления коробкой передач (F5MV1); 6 – болт (10 Н·м); 7 – датчик положения коленчатого вала двигателя (F5MV1); 8 – болт (56 Н·м); 9 – гайка (118 Н·м); 10 – стопорный фланец коробки передач; 11 – кронштейн опоры коробки передач; 12 – гайка (62 Н·м); 13 – нижний кронштейн опоры коробки передач; 14 – верхние болты крепления коробки передач (50 Н·м); 15 – датчик скорости автомобиля (F5MR3); 16 – стартер; 17 – соединение троса спидометра; 18 – кольцевая уплотнительная прокладка; 19 – шплинт; 20 – болт (49 Н·м); 21 – разъем выключателя фонарей заднего хода; 22 – топливный фильтр в сборе (F5MR3); 23 – гайка (25 Н·м)
8. Извлеките шплинт 19 (рис. 11.13), отсоедините от коробки передач трос 17 привода спидометра и снимите кольцевую уплотнительную прокладку 18.
9. Отсоедините электрический разъем 21 выключателя фонарей заднего хода.
10. Отсоедините тросы 5 управления коробкой передач (коробка передач F5MV1).
11. Отверните болт и отсоедините провод 3 «массы» (коробка передач F5MV1).
12. Отверните болт и снимите датчик 7 положения коленчатого вала двигателя (коробка передач F5MV1).
13. Отверните болты, снимите стартер 16 вместе с прикрепленным к нему проводами и закрепите его внутри моторного отсека.
14. Снимите рабочий цилиндр 4 сцепления, не отсоединяя трубки и шланги гидропривода, и привяжите его к шасси автомобиля.
15. Отсоедините электрический разъем датчика скорости автомобиля (коробка передач F5MR3).
16. Отверните верхние соединительные болты 14 коробки передач в сборе.
17. Отверните болты и отсоедините топливный фильтр в сборе от кузова автомобиля, но не отсоединяйте топливные шланги от него (коробка передач F5MR3).
18. Аккуратно приподнимите коробку передач гидравлическим домкратом, затем отверните гайку, извлеките болт, снимите стопорные фланцы коробки передач и отсоедините кронштейн 11 опоры коробки передач.
19. Установите на автомобиль специальный инструмент (подъемник двигателя с ручной талью и траверсу) для поддержки двигателя.
20. Отверните болты крепления нижнего кронштейна 13 опоры коробки передач.
21. Поднимите автомобиль на подъемнике.
Рис. 11.14. Элементы крепления коробок передач F5MR1 и F5MR2: А – только коробка передач F5MR3; В – только коробка передач F5MV1; а – место нанесения смазки; b – место нанесения герметика; 1 – соединение пальца шаровой опоры нижнего рычага подвески с поворотным кулаком; 2 – стабилизатор поперечной устойчивости; 3 – фиксатор тормозного шланга; 4 – гайка (44 Н·м); 5 – гайка (59–71 Н·м); 6 – соединение стабилизатора поперечной устойчивости; 7 – болт (25 Н·м); 8 – гайка (15–33 Н·м); 9 – разъем датчика частоты вращения колеса (автомобили с ABS); 10 – соединение пальца шарового шарнира наконечника рулевой тяги с поворотным кулаком; 11 – соединение вала привода левого колеса; 12 – коробка передач в сборе; 13 – нижние соединительные болты коробки передач (50 Н·м); 14 – разрезной штифт; 15 – соединение приводного вала левого колеса; 16 – соединение приводного вала правого колеса; 17 – кронштейн подшипника; 18 – болт (25 Н·м); 19 – болт (48 Н·м); 20 – кронштейн крепления коробки передач (двигатель SOHC); 21 – передняя крышка картера сцепления (двигатель SOHC); 22 – болт (22–25 Н·м); 23 – болт (10–12 Н·м); 24 – приемная выхлопная труба; 25 – болт (25 Н·м); 26 – изогнутая распорка; 27 – болт (40 Н·м); 28 – теплозащита; 29 – болт (39 Н·м); 30 – болт (50 Н·м); 31 – задняя опора силового агрегата; 32 – болт (22 Н·м); 33 – болт (69 Н·м); 34 – болт (59 Н·м); 35 – продольная балка в сборе
22. Отверните гайки и отсоедините тяги стабилизатора поперечной устойчивости 6 (рис. 11.14).
23. Снимите фиксатор 3 крепления тормозного шланга.
24. Отсоедините разъем 9 датчика частоты вращения колеса (автомобили с ABS).
25. С помощью специального инструмента ослабьте затяжку гайки крепления пальца шарового шарнира и при помощи съемника отсоедините наконечник рулевой тяги от поворотного кулака, затем окончательно отверните гайку.
Внимание! Для предотвращения отскакивания съемника подвесьте его на проволоке или шнуре.
26. При помощи специального инструмента ослабьте затяжку гайки 1 пальца шаровой опоры нижнего рычага подвески и с помощью съемника отсоедините нижний рычаг подвески от поворотного кулака, затем окончательно отверните гайку.
27. Отверните гайки и снимите стабилизатор 2 поперечной устойчивости (коробка передач F5MV1).
28. Отверните болты и снимите продольную балку 35 в сборе.
29. Отсоедините приводной вал колеса вместе со ступицей и поворотным кулаком.
30. Отверните болты и снимите теплозащиту (коробка передач F5MR3).
31. Подвесьте снятый приводной вал колеса внутри колесной арки при помощи проволоки так, чтобы не допустить сильного перегиба в ШРУСах.
32. Удалите герметик и, используя выколотку, выбейте разрезной штифт 14.
33. Отсоедините приводной вал 15 вместе со ступицей и поворотным кулаком.
34. Подвесьте снятый вал привода колеса внутри колесной арки при помощи проволоки так, чтобы не допустить сильного перегиба в ШРУСах.

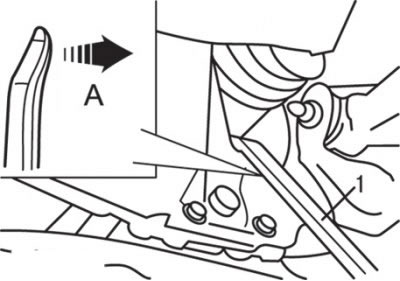

Рис. 11.15. Снятие приводного вала правого колеса: А – расположение коробки передач; 1 – монтировка
35. Для отсоединения приводного вала вставьте монтировку между картером коробки передач и валом так, как показано на рис. 11.15 (коробка передач F5MV1).
Внимание! Не отсоединяйте приводной вал от поворотного кулака и ступицы. Всегда используйте монтировку, в противном случае будет поврежден ШРУС трипод (T.J.) приводного вала
36. Подвесьте с помощью проволоки снятый вал привода колеса так, чтобы не допустить сильного перегиба в ШРУСах (коробка передач F5MV1).
37. Накройте коробку передач ветошью, чтобы не допустить попадания посторонних частиц и предметов внутрь коробки.
38. Аккуратно приподнимите коробку передач гидравлическим домкратом и снимите кронштейн опоры коробки передач (коробка передач F5MV1).
39. Отверните болты и снимите болты крепления кронштейна 17 (см. рис. 11.14) (коробка передач F5MV1).
40. Отверните гайки и отсоедините приемную выхлопную трубу 24 (коробка передач F5MV1).
41. Отверните болты и снимите изогнутую распорку (коробка передач F5MR3).
42. Отверните болты и снимите заднюю опору 31 силового агрегата (коробка передач F5MV1).
43. Отверните болты и снимите кронштейн крепления 20 коробки передач (двигатель SOHC).
44. Отверните болты и снимите переднюю крышку 21 картера сцепления (двигатель SOHC).
45. Отверните нижние соединительные болты 13 коробки передач.
46. Снимите коробку передач 12 в сборе.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. После нанесения универсальной консистентной смазки на шлицевую часть приводного вала совместите отверстие для разрезного штифта на конце вала с отверстием для разрезного штифта на конце вала со стороны коробки передач, после чего установите приводной вал.
2. Если отверстие для разрезного штифта слегка смещено, проверните приводной вал на 180° и затем вновь попытайтесь установить его.
Внимание! Вследствие того, что приводной вал имеет нечетное количество шлицев, отверстие для штифта будет смещено на половину диаметра в том случае, если вал повернут на 180°.
3. Нанесите герметик Mitsubishi genuine part MD970389 или аналогичный на разрезной штифт и затем вставьте его в приводной вал.
4. После установки штифта нанесите герметик на обе стороны отверстия штифта, чтобы их полностью закрыть.

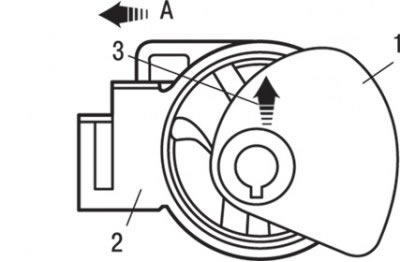

Рис. 11.16. Установка стопорного фланца коробки передач: А – расположение двигателя; 1 – стопор опоры трансмиссии; 2 – кронштейн опоры трансмиссии; 3 – стрелка
5. Установите ограничитель опоры коробки передач таким образом, чтобы стрелка на фланце указывала направление, изображенное на рис. 11.16.

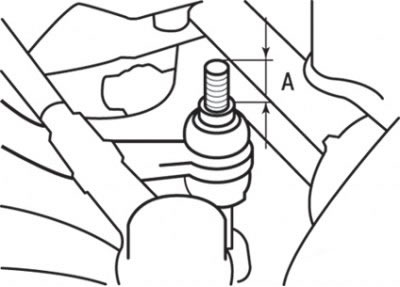

Рис. 11.17. Расстояние выступания болта крепления стабилизатора: А = 22 мм
6. Затяните самоконтрящуюся гайку таким образом, чтобы болт крепления стабилизатора выступал над гайкой так, как показано на рис. 11.17 (коробка передач F5MV1).
7. Установите тягу переключения передач в сборе.
8. Установите адсорбер.
9. Установите аккумуляторную батарею.
10. Установите воздушный фильтр в сборе.
11. Установите нижний защитный кожух.
12. Залейте трансмиссионное масло.
13. Проверьте работу рычага переключения передач.
14. Проверьте работу спидометра.
