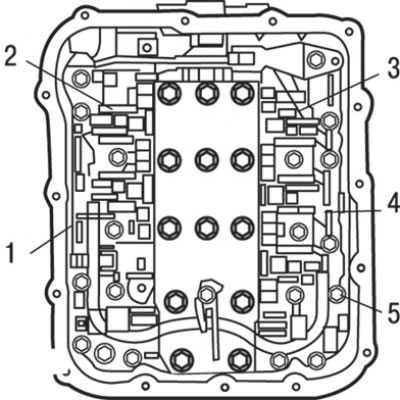

Рис. 12.9. Расположение электромагнитных клапанов управления АКП: 1 – электромагнитный клапан управления тормозом 1-й передачи и передачи заднего хода; 2 – электромагнитный клапан управления муфтой 4-й передачи; 3 – электромагнитный клапан управления муфтой понижающих передач; 4 – электромагнитный клапан управления тормозом 2-й передачи; 5 – электромагнитный клапан управления блокировочной муфтой гидротрансформатора
2. Отсоедините разъемы каждого электромагнитного клапана (рис. 12.9).
3. Измерьте сопротивление между контактами 1 и 2 разъема каждого электромагнитного клапана, которое для всех клапанов составляет 2,7–3,4 Ом (при 20°С).
4. Если сопротивление выходит за пределы номинального значения, то замените электромагнитный клапан.
