Проверка
1. Закрепите специальный инструмент на ремень привода.
2. Пропустите кольцевую прокладку измерительного инструмента под градуированной шкалой.
Рис. 4.1. Измерение прогиба ремня привода: 1 – специальный инструмент МВ996045; 2 – специальный инструмент МВ996032
3. Установите специальный измерительный инструмент и приложите к нему усилие, как показано на рис. 4.1.
4. Это положение может быть определено с помощью большого пальца, поскольку шток должен установиться заподлицо с поверхностью измерительного инструмента.
5. Осторожно снимите измерительный инструмент и зафиксируйте прогиб ремня привода.
Прогиб, соответствующий заданному (требуемому) натяжению:
- при проверке – 3,5 мм;
- бывший в эксплуатации ремень – 3,0 мм;
- новый ремень – 2,0–3,0 мм.
Регулировка
1. Если натяжение не соответствует номинальному значению, ослабьте крепежные болты и гайки А и С (рис. 4.2) генератора и, вращая регулировочную гайку В, отрегулируйте натяжение ремня.

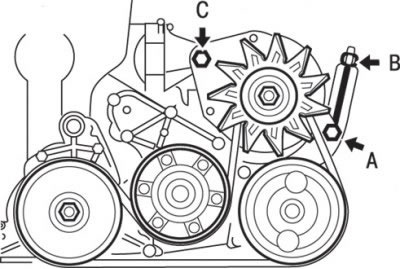

Рис. 4.2. Расположение болтов и гаек (А и С) крепления генератора и регулировочной гайки (В)
2. Затяните болт и гайку крепления генератора.
