Снятие
Для снятия последовательно выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте моторное масло из двигателя.
3. Снимите передний бампер.

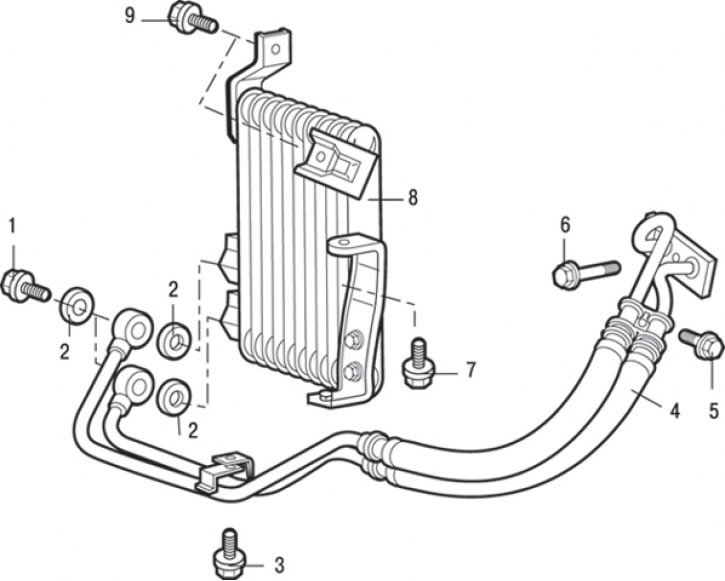

Рис. 4.21. Масляный радиатор двигателя: 1 – перепускной болт, 30–34 Н·м; 2 – прокладка; 3 – болт, 10 Н·м; 4 – шланги масляного радиатора в сборе; 5 – болт, 10 Н·м; 6 – болт, 12 Н·м; 7 – болт, 25 Н·м; 8 – масляный радиатор двигателя; 9 – болт, 25 Н·м
4. Отверните перепускной болт 1 (рис. 4.21), отсоедините шланги и снимите прокладки 2.
5. Отверните крепежные скобы и снимите шланги 4 масляного радиатора в сборе.
6. Отверните болты и снимите масляный радиатор 8 двигателя.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

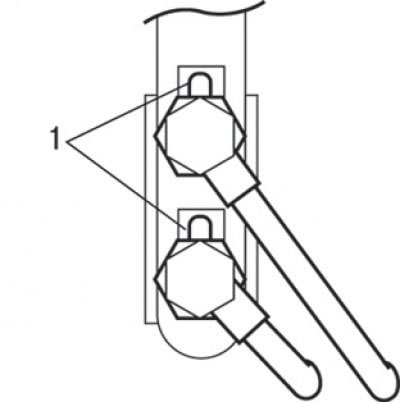

Рис. 4.22. Установка выступов (1) соединительных элементов шлангов в посадочное место масляного радиатора
Установите выступы соединительных элементов шлангов в посадочное место масляного радиатора и закрепите шланги в сборе (рис. 4.22).
1. Залейте моторное масло в двигатель.
2. Установите передний бампер.
