Двигатель с одним верхним распределительным валом SOHC

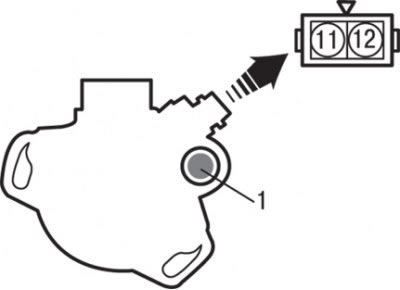

Рис. 9.30. Разъем катушки зажигания и вывод (1) высоковольтного провода
1. При измерении сопротивления первичной обмотки катушки зажигания измерьте сопротивление между контактами «11» и «12» разъема распределителя зажигания (рис. 9.30).
Номинальное значение сопротивления составляет 0,5–0,7 Ом.
2. При измерении сопротивления вторичной обмотки катушки зажигания измерьте сопротивление между выводом высоковольтного провода и контактами «11» или «12» разъема (см. рис. 9.30).
Номинальное значение сопротивления составляет 21–30 кОм.
