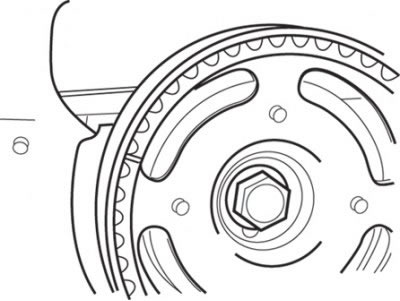

Рис. 3.11. Совмещение метки на шкиву распределительного вала с указателем при установке поршня 1-го цилиндра в ВМТ в такте сжатия
2. Проверните коленчатый вал по часовой стрелке и установите поршень 1-го цилиндра в ВМТ в такте сжатия, при этом метка на шкиву распределительного вала должна совместиться с указателем (рис. 3.11).
Внимание! Поскольку целью этой операции является обеспечение требуемого натяжения ремня привода ГРМ за счет усилий, создаваемых кулачками распределительного вала, вращение коленчатого вал в противоположном направлении не допускается.
3. Снимите сервисную крышку.
4. Ослабьте затяжку болта крепления ролика-натяжителя ремня привода ГРМ и дайте возможность пружине натяжителя натянуть ремень.
Внимание! Допускается отворачивание болта в пределах 80–200°. При дальнейшем ослаблении болта он может упасть внутрь крышки.
5. Затяните болт крепления ролика-натяжителя ремня привода ГРМ.
6. Установите сервисную крышку.
7. Установите верхнюю крышку ремня привода ГРМ.
