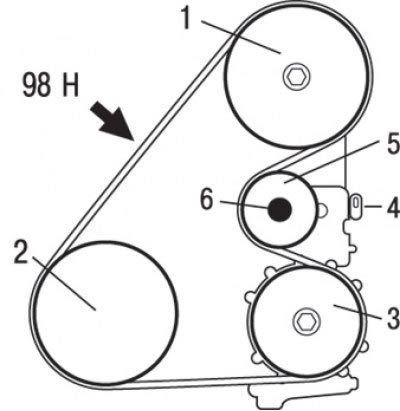

Рис. 3.3. Измерение прогиба ремня привода насоса усилителя рулевого управления и компрессора кондиционера: 1 – шкив насоса гидроусилителя рулевого управления; 2 – шкив коленчатого вала; 3 – шкив компрессора кондиционера; 4 – регулировочный болт; 5 – шкив натяжителя; 6 – болт крепления шкива натяжителя
1. С помощью специального инструмента проверьте натяжение ремня в точке посередине между шкивами коленчатого вала и насоса гидроусилителя рулевого управления (рис. 3.3).
2. Затем нажмите на ремень в этой точке с силой 98 Н, измерьте прогиб ремня и сравните его с номинальным значением.
3. Если измеренные значения натяжения и прогиба ремня отличаются от номинальных, проведите регулировку следующим образом:
- ослабьте болт крепления шкива натяжителя 6;
- отрегулируйте натяжение (прогиб) ремня регулировочным болтом 4;
- затяните болт 6;
- проверьте натяжение и прогиб ремня и, если необходимо, повторите регулировку.
Внимание! Проверка проводится после проворачивания коленчатого вала по часовой стрелке (вращение вправо) на один или более оборотов.
