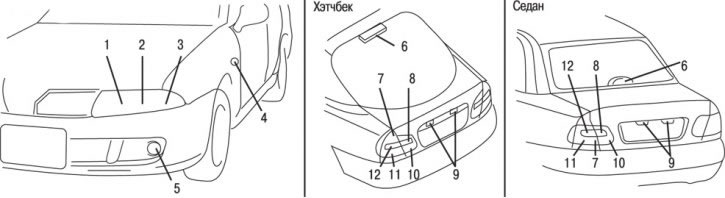

Рис. 2.17. Расположение ламп в автомобиле: 1 – передние габаритные огни; 2 – фара головного света, дальний/ближний свет; 3 – передний указатель поворота; 4 – боковой указатель поворота; 5 – передняя противотуманная фара; 6 – центральный стоп-сигнал; 7 – задний габаритный огонь; 8 – фонарь заднего хода; 9 – фонари освещения номерного знака; 10 – задний противотуманный фонарь; 11 – стоп-сигнал и задний габаритный огонь (седан), стоп-сигнал (хэтчбек); 12 – задний указатель поворота
Включите все положения комбинированного переключателя света фар, наружного освещения и указателей поворота, чтобы проверить, все ли лампы работают нормально (рис. 2.17). Если какие-либо из них не горят, наиболее вероятной причиной может быть перегорание плавких предохранителей или неисправность ламп. Сначала проверьте плавкие предохранители. Если они исправны, проверьте лампы.
Если плавкие предохранители и лампы исправны, доставьте автомобиль к официальному дилеру Mitsubishi для проверки и устранения неисправности.
Замена ламп
1. Перед заменой лампы убедитесь, что она выключена. Не прикасайтесь к колбе новой лампы голыми руками. Жир кожи, оставшийся на стекле, после нагрева лампы начнет испаряться, его пары осядут на рефлекторе фары и сделают поверхность последнего тусклой.
2. Перегоревшие лампы необходимо заменять новыми только той же мощности и того же типа. Характеристики лампы указаны на ее цоколе.
Фары головного света и габаритные огни
1. Снимите с задней части фары защитную крышку, вращая ее против часовой стрелки, и отсоедините электрический разъем.

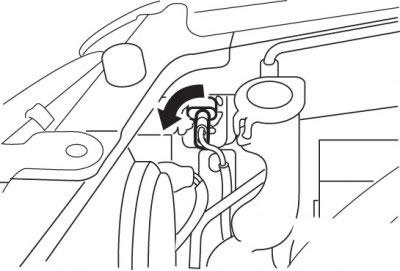

Рис. 2.18. Снятие лампы фары головного света

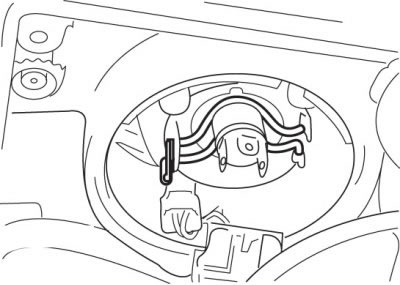

2. Сожмите и откиньте в сторону пружину крепления лампы и затем выньте лампу (рис. 2.18).
Внимание! Не прикасайтесь к колбе галогенной лампы голыми руками, грязными перчатками и т.п. Жир с кожи рук приведет к перегоранию ламп при последующем включении фар головного света или габаритных огней. Если поверхность колбы лампы грязная, ее необходимо очистить спиртом, растворителем для краски и т.п. и установить только после того, как лампа полностью высохнет.
Передние габаритные огни
Рис. 2.19. Снятие лампы переднего габаритного огня
Снимите патрон лампы габаритного огня, вращая его против часовой стрелки, а затем выньте лампу из патрона (рис. 2.19).
Передние указатели поворота автомобилей с бензиновыми двигателями и автомобилей с дизельными двигателями (правая сторона)

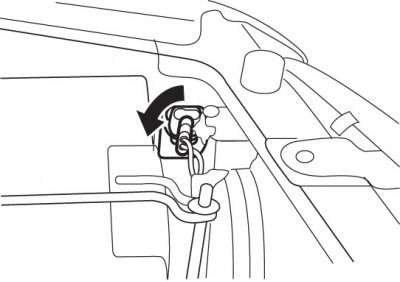

1. Поверните патрон лампы против часовой стрелки и выньте его.
Рис. 2.20. Снятие лампы переднего указателя поворота

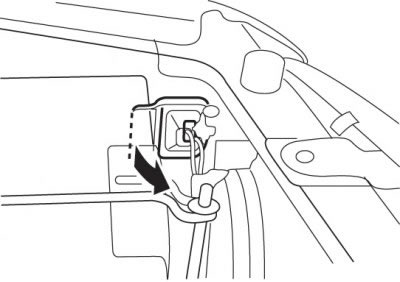

2. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.20).
Передние указатели поворота автомобилей с дизельными двигателями (левая сторона)
Рис. 2.21. Снятие защитного чехла переднего указателя поворота автомобилей с дизельными двигателями
1. Снимите защитный чехол (рис. 2.21).
2. Поверните патрон лампы против часовой стрелки и выньте его.
Рис. 2.22. Снятие лампы переднего указателя поворота автомобилей с дизельными двигателями
3. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.22).
Боковые указатели поворота

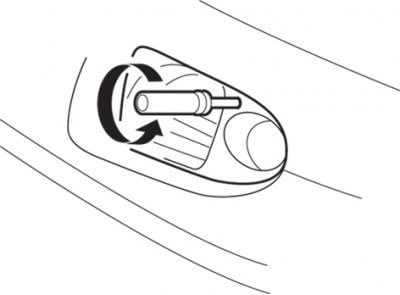

Рис. 2.23. Снятие лампы бокового указателя поворота

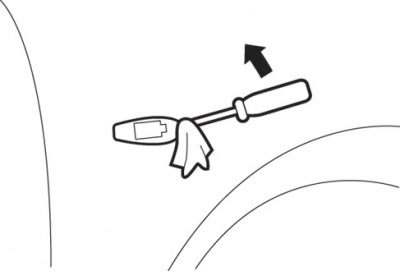

Вставьте лезвие плоской отвертки под край рассеивателя указателя поворота и снимите рассеиватель в сборе с лампой, повернув его против часовой стрелки (рис. 2.23). Снимите лампу.
Внимание! Оберните лезвие плоской отвертки тканью, чтобы не поцарапать рассеиватель и кузов.
Передние противотуманные фары
Рис. 2.24. Отворачивание винта крепления кожуха
1. Отверните отверткой винт крепления кожуха (рис. 2.24).

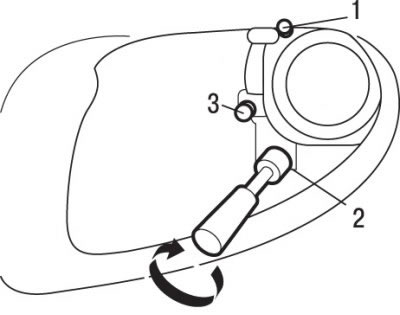

Рис. 2.25. Отворачивание винтов крепления корпуса фары: 1, 2 – винты; 3 – регулировочный винт
2. Отверните винты 1 (рис. 2.25) и 2 и вытащите корпус фары на себя.
Внимание! Не поворачивайте регулировочный винт 3 (см. рис. 2.25).
3. Снимите разъем, закрепленный на кронштейне.
Рис. 2.26. Расположение ушек крепления защитной крышки
4. Нажимая на ушки, снимите защитную крышку и отсоедините электрический разъем (рис. 2.26).
Рис. 2.27. Расположение пружины крепления лампы передней противотуманной фары

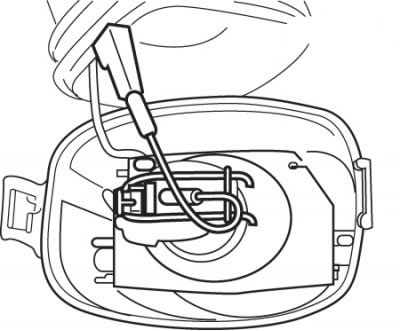

5. Сожмите и откиньте в сторону пружину крепления лампы и затем извлеките лампу (рис. 2.27).
Задние фонари
Хэтчбек
1. Снимите крышку.
2. Поверните патрон лампы против часовой стрелки и достаньте его.

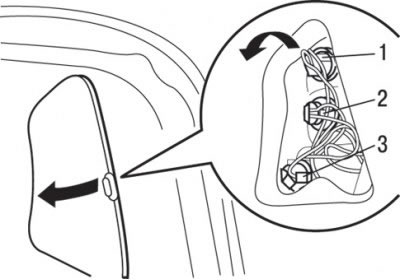

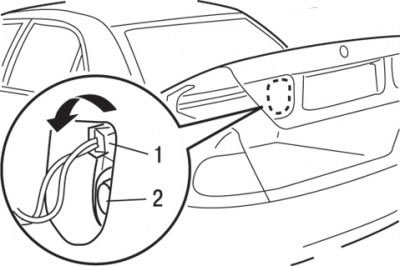

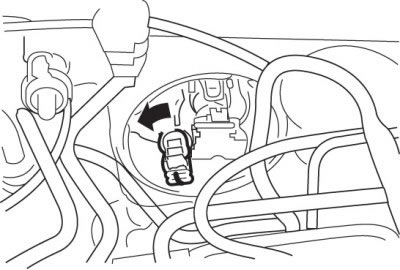

Рис. 2.28. Расположение ламп в задних фонарях автомобилей с кузовом хэтчбек: 1 – задний габаритный свет; 2 – задний указатель поворота; 3 – стоп-сигнал
3. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.28).
Седан

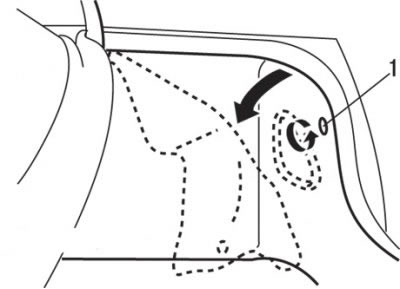

Рис. 2.29. Направление поворота кнопки (1) перед снятием обивки
1. Поверните и снимите кнопку 1 (рис. 2.29), затем отверните вниз обивку.

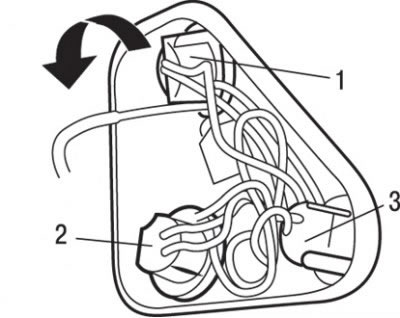

Рис. 2.30. Расположение ламп в задних фонарях автомобилей с кузовом седан: 1 – задний указатель поворота; 2 – стоп-сигнал и габаритный огонь; 3 – задний габаритный огонь
2. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.30).
Фонарь заднего хода и фонарь заднего противотуманного света
Хэтчбек

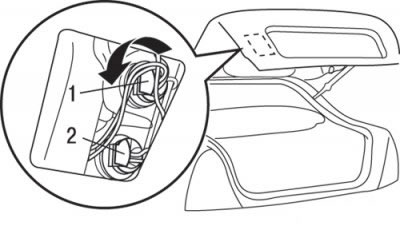

Рис. 2.31. Расположение ламп в фонарях заднего хода автомобилей с кузовом хэтчбек: 1 – фонарь заднего хода; 2 – фонарь заднего противотуманного света
С помощью отвертки снимите крышку. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.31).
Седан
1. Снимите фиксаторы и отогните обивку (кожух).
Рис. 2.32. Расположение ламп в фонарях заднего хода автомобилей с кузовом седан: 1 – фонарь заднего хода; 2 – фонарь заднего противотуманного света
2. Поверните патрон лампы против часовой стрелки и выньте его. Извлеките лампу из патрона, поворачивая ее против часовой стрелки и нажимая на нее внутрь патрона (рис. 2.32).
Фонари освещения номерного знака

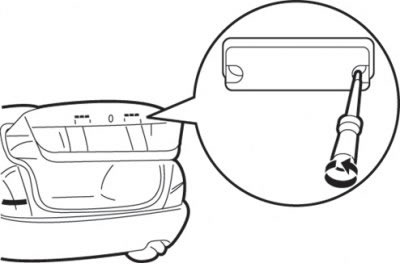

Рис. 2.33. Отворачивание винтов крепления фонаря освещения номерного знака
Выверните винты крепления рассеивателя фонаря и снимите рассеиватель (рис. 2.33). Затем извлеките лампу, вытянув ее из патрона.
Лампы освещения салона

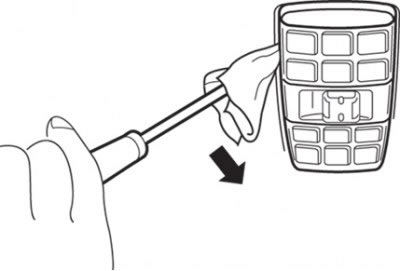

Рис. 2.34. Снятие плафона освещения салона

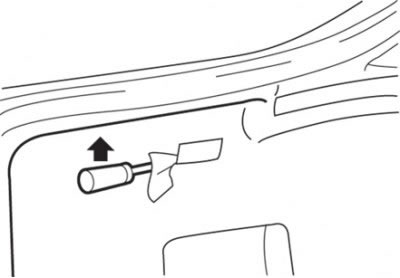

Вставьте лезвие плоской отвертки в паз фонаря в сборе и, осторожно поддев рассеиватель, снимите его (рис. 2.34). Выньте лампу из патрона.
Внимание! Чтобы не поцарапать рассеиватель, оберните лезвие отвертки тканью.
Лампа освещения багажного отсека
Рис. 2.35. Снятие плафона освещения багажного отсека
Вставьте лезвие плоской отвертки в паз плафона и, осторожно поддев, снимите рассеиватель плафона (рис. 2.35). Извлеките лампу из держателя.
