Внимание! Расстояние до объекта, отраженного в наружной (по отношению к граничной линии) части зеркала заднего вида, отличается от расстояния до объекта, отраженного во внутренней части. Объект, который вы видите в наружной (по отношению к граничной линии) части зеркала, будет казаться более удаленным, чем в действительности (более удаленным, чем он казался бы в обычном плоском зеркале, т.е. при сравнении его с объектом, который отражается во внутренней части зеркала).
Внутренняя часть зеркала дает то же изображение, которое можно видеть в обычном зеркале. Наружная часть зеркала обеспечивает более широкий угол обзора.
Наружные зеркала заднего вида с ручным управлением

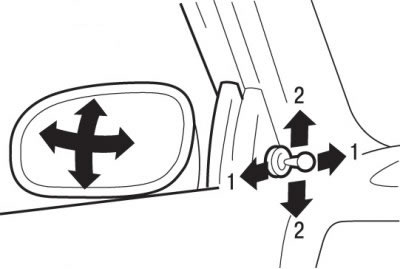

Рис. 1.40. Направления регулировки наружного зеркала заднего вида в горизонтальной (1) и вертикальной (2) плоскостях
Отрегулируйте зеркала, управляя рычагом в направлениях, указанных стрелками на рис. 1.40.
Наружные зеркала заднего вида с дистанционным управлением
Наружными зеркалами заднего вида можно управлять, когда ключ в замке зажигания находится в положении «ON» («ВКЛ.») или «АСС» («Дополнительное оборудование»). Переведите рычаг А (рис. 1.41) в ту сторону, где расположено зеркало, требующее регулировки: L – регулировка левого наружного зеркала заднего вида, R – регулировка правого наружного зеркала заднего вида.

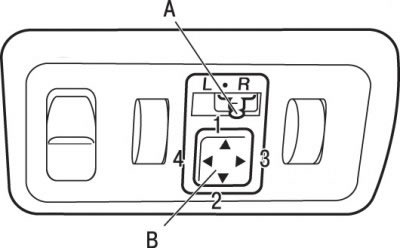

Рис. 1.41. Расположение рычага (А) выбора и кнопки (В) переключателя регулировки положения наружного зеркала: L – регулировка левого наружного зеркала заднего вида; R – регулировка правого наружного зеркала заднего вида: 1 – вверх; 2 – вниз; 3 – вправо; 4 – влево
Примечание. После регулировки верните рычаг в среднее положение (•).
Для регулировки зеркала влево, вправо, вверх или вниз нажмите на соответствующую сторону кнопки переключателя В:
- 1 - вверх;
- 2 - вниз;
- 3 - вправо;
- 4 - влево.
