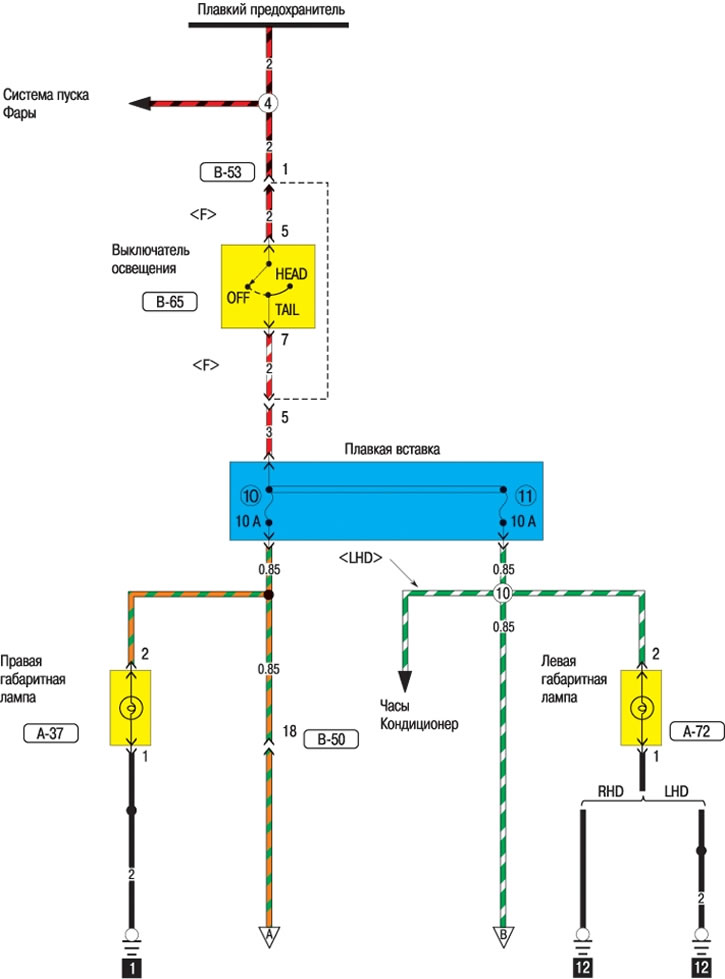

Схемы 14, 15. Задние фонари и освещение номерного знака

0

Задние фонари и освещение номерного знака
