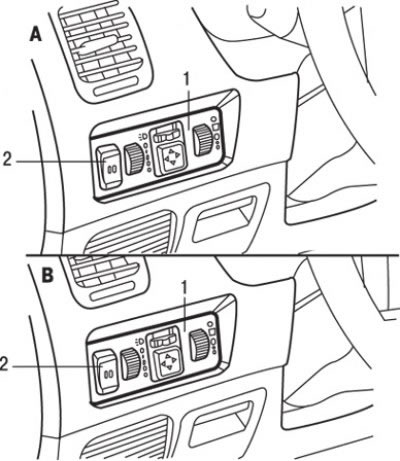

Рис. 19.39. Снятие переключателя заднего противотуманного фонаря: А – автомобили, не оборудованные противотуманными фарами; В – автомобили, оборудованные противотуманными фарами; 1 – облицовка переключателя; 2 – переключатель заднего противотуманного фонаря
Для снятия переключателя заднего противотуманного фонаря, используя лезвие отвертки как рычаг, снимите облицовку переключателя, затем отсоедините электрический разъем и извлеките переключатель из облицовки (рис. 19.39).
2. Для проверки необходимо использовать тестер в режиме измерения сопротивления.

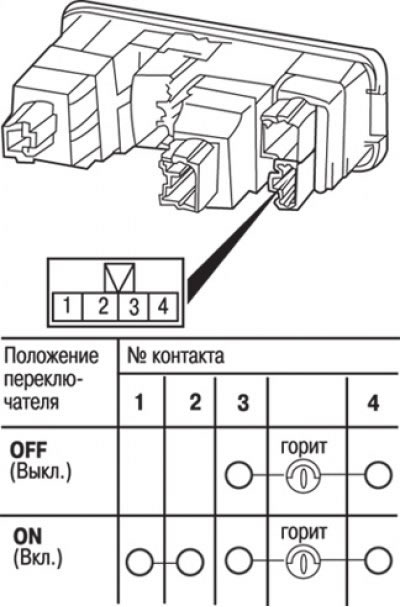

Рис. 19.40. Проверка переключателя заднего противотуманного фонаря
3. Отсоедините электрический разъем от переключателя и измерьте состояние (замкнуто или разомкнуто) электрических цепей между контактами, которые должны соответствовать приведенным на рис. 19.40. Измерения проведите при всех положениях выключателя.

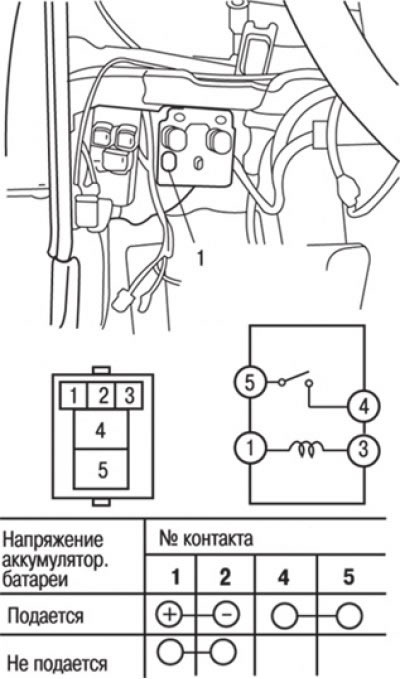

Рис. 19.41. Проверка реле (1) заднего противотуманного фонаря
4. Достаньте реле заднего противотуманного фонаря из блока реле и проверьте состояние (замкнуто или разомкнуто) электрических цепей между контактами, которые должны соответствовать приведенным на рис. 19.41.
5. Проверьте состояние контактов переключателя. В случае окисления контактов зачистите их.
6. Если состояние электрических цепей не соответствует требуемому, замените переключатель.
Установка
Установка проводится в последовательности, обратной снятию.
