Электронный блок управления иммобилайзером
Снятие
Для снятия выполните следующие операции.

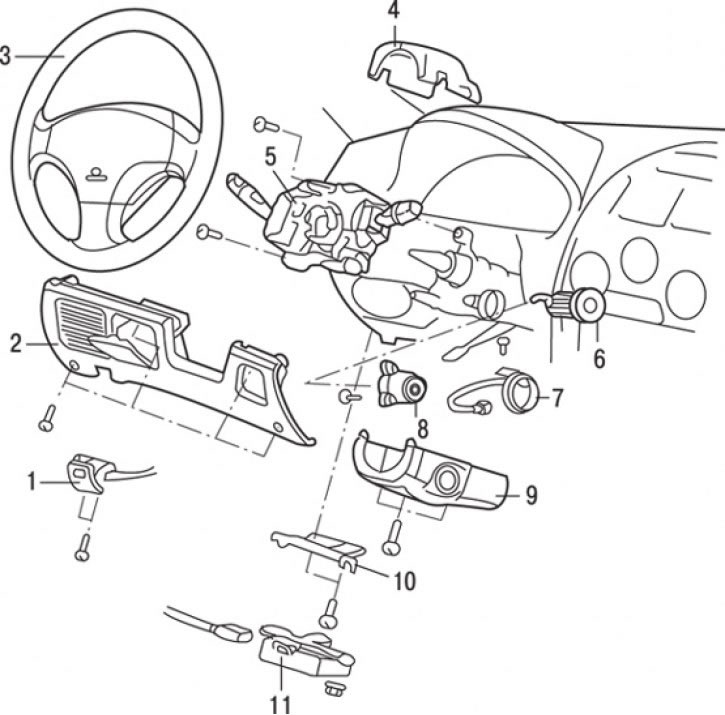

Рис. 19.2. Выключатель зажигания и иммобилайзер: 1 – ручка привода замка капота; 2 – нижняя панель со стороны водителя; 3 – рулевое колесо; 4 – верхний кожух рулевой колонки; 5 – комбинированный подрулевой переключатель; 6 – замок рулевой колонки; 7 – кольцевая антенна замка зажигания; 8 – выключатель зажигания; 9 – нижний кожух рулевой колонки; 10 – кронштейн; 11 – электронный блок управления иммобилайзером
1. Отверните винты и снимите ручку привода 1 (рис. 19.2) замка капота.
2. Отверните винты и снимите нижнюю панель 2 со стороны водителя.
3. Отверните болты и снимите кронштейн 10.

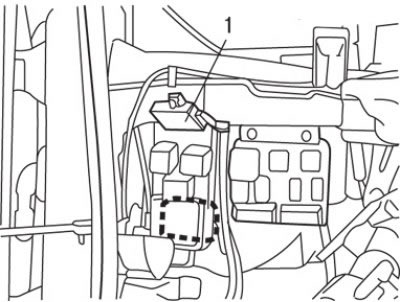

Рис. 19.3. Расположение электронного блока (1) управления иммобилайзером
4. Отверните гайки, отсоедините электрический разъем и снимите электронный блок управления иммобилайзером (рис. 19.3).
Установка
Установка проводится в последовательности, обратной снятию.
Выключатель зажигания и кольцевая антенна замка зажигания
Снятие
Для снятия выполните следующие операции.
1. Выверните винты и снимите ручку 1 (см. рис. 19.2) привода замка капота.
2. Выверните винты и снимите нижнюю панель 2 со стороны водителя.
3. Снимите рулевое колесо 3.
4. Выверните винты и снимите верхний 4 и нижний 9 кожухи рулевой колонки.
5. Снимите комбинированный подрулевой переключатель.
6. Отсоедините электрический разъем и снимите кольцевую антенну 7 выключателя зажигания.
7. Снимите замок рулевой колонки.
8. Вставьте ключ в выключатель зажигания и поверните его в положение «АСС».

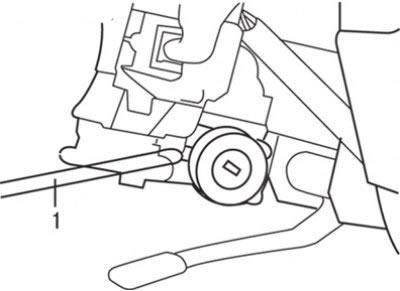

Рис. 19.4. Использование отвертки (1) для снятия цилиндра выключателя зажигания
9. При помощи тонкой отвертки с крестообразными шлицами протолкните внутрь стопорный штифт цилиндра и затем вытащите его на себя (рис. 19.4).
Проверка

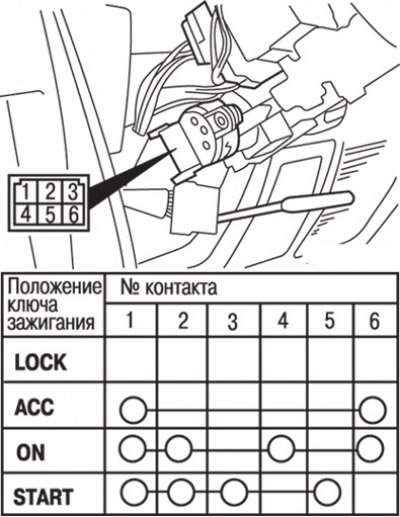

Рис. 19.5. Электрический разъем выключателя зажигания и положения контактов при различных положениях ключа
1. Отсоедините разъем от выключателя зажигания (рис. 19.5).
2. Поворачивая ключ зажигания в различные положения, проверьте электрические цепи выключателя зажигания.

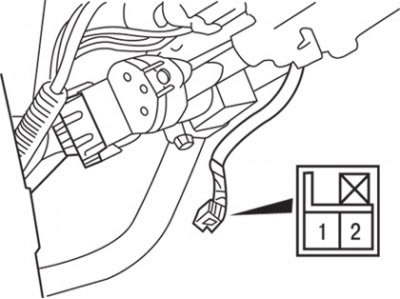

Рис. 19.6. Расположение контактов на разъеме кольцевой антенны выключателя зажигания
3. При помощи тестера проверьте электрическую цепь между контактами разъема кольцевой антенны выключателя зажигания (рис. 19.6). Цепь должна быть замкнута.
Установка
Установка проводится в последовательности, обратной снятию.
