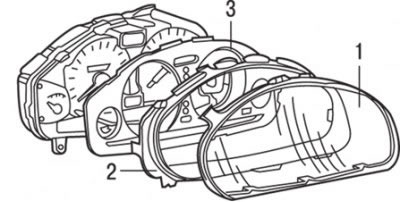

Рис. 19.11. Снятие стекла (1), ободка (2) и пластины (3) комбинации приборов
1. Снимите стекло, ободок и пластину комбинации приборов (рис. 19.11).

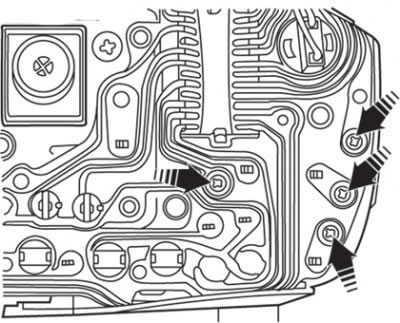

Рис. 19.12. Расположение винтов крепления указателя уровня топлива
2. Выверните винты крепления указателя уровня топлива и снимите указатель уровня топлива с корпуса комбинации приборов (рис. 19.12).

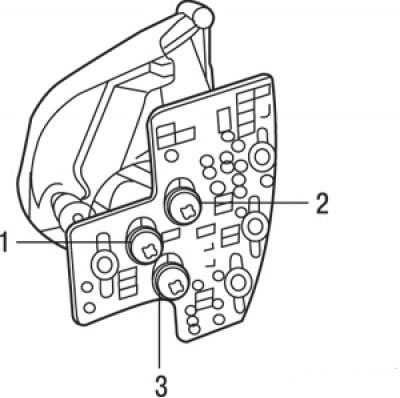

Рис. 19.13. Расположение выводов указателя уровня топлива: 1 – указатель уровня топлива; 2 – питание; 3 – «масса»
3. С помощью тестера измерьте сопротивление между следующими выводами, показанными на рис. 19.13.
Номинальное сопротивление, Ом:
- питание – «масса» – 122–153;
- питание – указатель уровня топлива – 27–35;
- указатель уровня топлива – «масса» – 95–119.
