Задние барабанные тормоза автомобилей с 1996 года выпуска
Снятие
Для снятия задних барабанных тормозов последовательно выполните следующие операции.
1. Ослабьте регулировочную гайку стояночного тормоза.
2. Слейте тормозную жидкость.

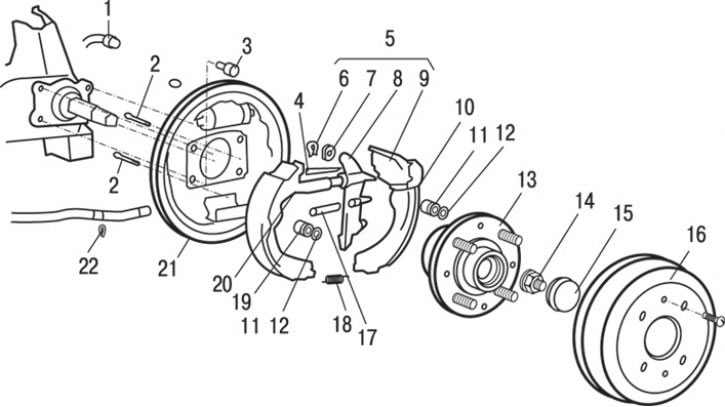

Рис. 14.27. Задние барабанные тормоза: 1 – соединение тормозной трубки (15 Н·м); 2 – держатель тормозной колодки; 3 – болт (60 Н·м); 4 – верхняя возвратная пружина; 5 – тормозная колодка и рычаг стояночного тормоза в сборе; 6 – фиксатор; 7 – шайба выпуклая; 8 – рычаг стояночного тормоза; 9 – тормозная колодка с накладкой в сборе; 10 – рычаг автоматического регулятора; 11 – пружина держателя тормозной колодки; 12 – колпачок держателя тормозной колодки; 13 – ступица заднего колеса в сборе; 14 – фланцевая гайка ступицы (180 Н·м); 15 – колпак ступицы; 16 – тормозной барабан; 17 – пружина автоматического регулятора; 18 – нижняя возвратная пружина; 19 – тормозная колодка с накладкой в сборе; 20 – автоматический регулятор в сборе; 21 – опорный щит барабанного тормоза; 22 – стопорное кольцо
3. Снимите тормозной барабан 16 (рис. 14.27).
4. Снимите пружину 17 автоматического регулятора.
5. Снимите рычаг 10 автоматического регулятора.
6. Снимите автоматический регулятор 20 в сборе.
7. Снимите нижнюю возвратную пружину 18.
8. Снимите колпачок 12 держателя тормозной колодки.
9. Снимите пружину 11 держателя тормозной колодки.
10. Снимите верхнюю возвратную пружину 4.
11. Снимите тормозную колодку 19 с накладкой в сборе.
12. Снимите тормозную колодку и рычаг 5 стояночного тормоза в сборе.

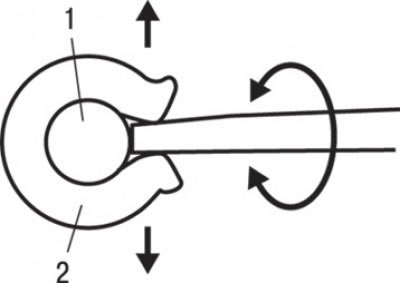

Рис. 14.28. Использование отвертки для снятия фиксатора: 1 – палец; 2 – фиксатор
13. Снимите фиксатор 6. При помощи плоской отвертки разожмите фиксатор и снимите его (рис. 14.28).
14. Снимите выпуклую шайбу 7 (см. рис. 14.27).
15. Снимите рычаг 8 стояночного тормоза.
16. Снимите тормозную колодку 9 с накладкой в сборе.
17. Снимите держатель 2 тормозной колодки.
18. Отверните гайку и отсоедините тормозную трубку 1.
19. Снимите стопорное кольцо 22.
20. Снимите колпак 15 ступицы.
21. Отверните фланцевую гайку 14 ступицы.
22. Снимите ступицу заднего колеса в сборе 13.
23. Снимите опорный щит 21 барабанного тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

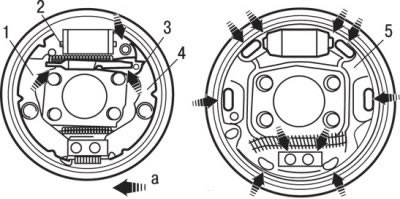

Рис. 14.29. Места (а) нанесения пластичной смазки для тормозов SAE J310, NLIGI №1: 1 – тормозная колодка с накладкой в сборе; 2 – автоматический регулятор в сборе; 3 – рычаг автоматического регулятора; 4 – тормозная колодка с накладкой в сборе; 5 – опорный щит барабанного тормоза
1. После установки опорного тормозного щита нанесите в определенных точках щита пластичную смазку для тормозов SAE J310, NLIGI №1 (рис. 14.29).

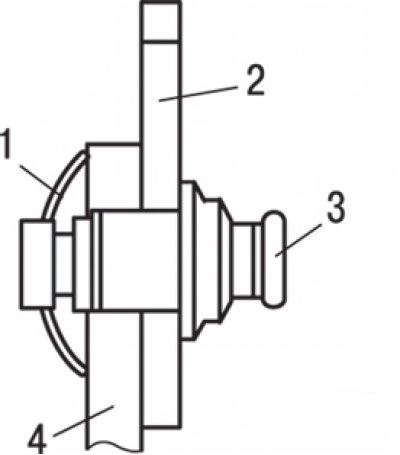

Рис. 14.30. Правильное положение установки выпуклой шайбы: 1 – шайба выпуклая; 2 – тормозная колодка; 3 – палец; 4 – рычаг стояночного тормоза
2. Установите выпуклую шайбу в положение, показанное на рис. 14.30.

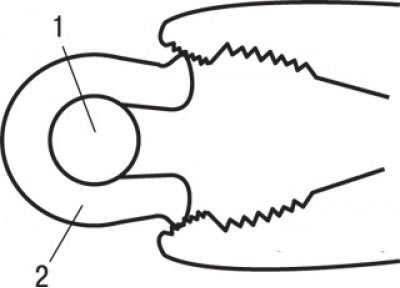

Рис. 14.31. Использование пассатижей для установки фиксатора: 1 – штифт держателя тормозной колодки; 2 – фиксатор
3. При помощи пассатижей установите и зажмите фиксатор (рис. 14.31).
4. Удалите воздух из гидравлического привода тормозной системы.
5. Отрегулируйте ход рычага стояночного тормоза.
Задние барабанные тормоза автомобилей с 1997 года выпуска
Снятие
Для снятия задних барабанных тормозов последовательно выполните следующие операции.
1. Ослабьте регулировочную гайку стояночного тормоза.
2. Слейте тормозную жидкость.

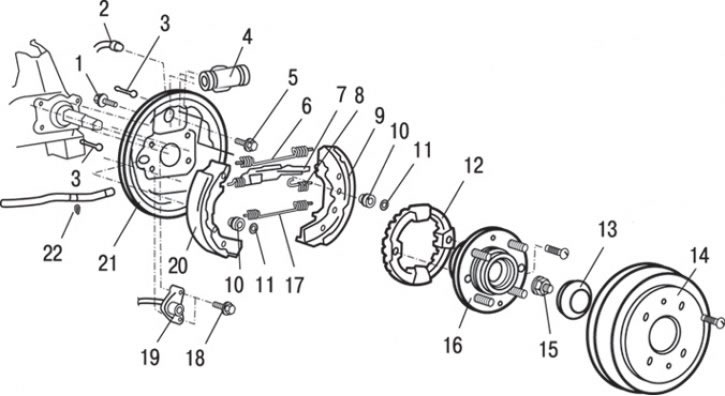

Рис. 14.32. Задние барабанные тормоза автомобилей с ABS: 1 – болт (8 Н·м); 2 – штуцер тормозной трубки (15 Н·м); 3 – штифт держателя тормозной колодки; 4 – рабочий тормозной цилиндр в сборе; 5 – болт (60 Н·м); 6 – верхняя стяжная пружина; 7 – автоматический регулятор зазора; 8 – пружина, удерживающая рычаг привода стояночного тормоза; 9 – тормозная колодка с рычагом стояночного тормоза в сборе; 10 – пружина держателя тормозной колодки; 11 – колпачок держателя тормозной колодки; 12 – зубчатый ротор (автомобили с ABS); 13 – колпачок ступицы; 14 – тормозной барабан; 15 – фланцевая гайка (180 Н·м); 16 – ступица заднего колеса в сборе; 17 – нижняя стяжная пружина колодок; 18 – болт (60 Н·м); 19 – датчик частоты вращения колеса (автомобили с ABS); 20 – тормозная колодка в сборе; 21 – опорный щит барабанного тормоза; 22 – стопорное кольцо
3. Снимите тормозной барабан 14 (рис. 14.32).
4. Снимите верхнюю стяжную пружину 6.
5. Снимите пружину 8, удерживающую рычаг привода стояночного тормоза.
6. Снимите нижнюю стяжную пружину колодок 17.
7. Снимите автоматический регулятор 7 зазора.
8. Снимите колпачок 11 держателя тормозной колодки.
9. Снимите пружину 10 держателя тормозной колодки.
10. Снимите тормозную колодку 20 в сборе.
11. Извлеките штифт 3 держателя тормозной колодки.
12. Снимите тормозную колодку 9 с рычагом стояночного тормоза в сборе.
13. Отверните гайку и отсоедините тормозную трубку 2.
14. Отверните два болта и снимите рабочий тормозной цилиндр 4 в сборе.
15. Снимите стопорное кольцо 22 троса стояночного тормоза.
16. Снимите колпачок 13 ступицы.
17. Отверните фланцевую гайку 15.
18. Снимите ступицу 16 заднего колеса.
19. Снимите зубчатый ротор 12 (автомобили с ABS).
20. Отверните два болта крепления датчика 19 частоты вращения колеса (автомобили с ABS).
21. Снимите опорный щит 21 барабанного тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

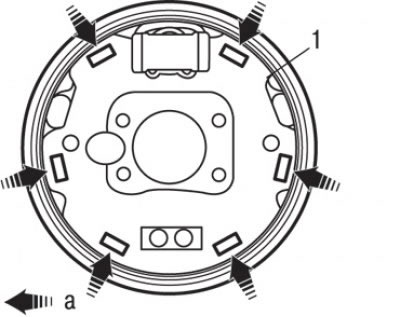

Рис. 14.33. Места (а) нанесения пластичной смазки для тормозов SAE J310, NLIGI №1 на опорный щит (1) барабанного тормоза
1. После установки опорного тормозного щита нанесите в определенных точках щита пластичную смазку для тормозов SAE J310, NLIGI №1 (рис. 14.33).
2. Удалите воздух из гидравлического привода тормозной системы.
3. Отрегулируйте ход рычага стояночного тормоза.
