Снятие
Для снятия тормозных колодок заднего дискового тормоза последовательно выполните следующие операции.

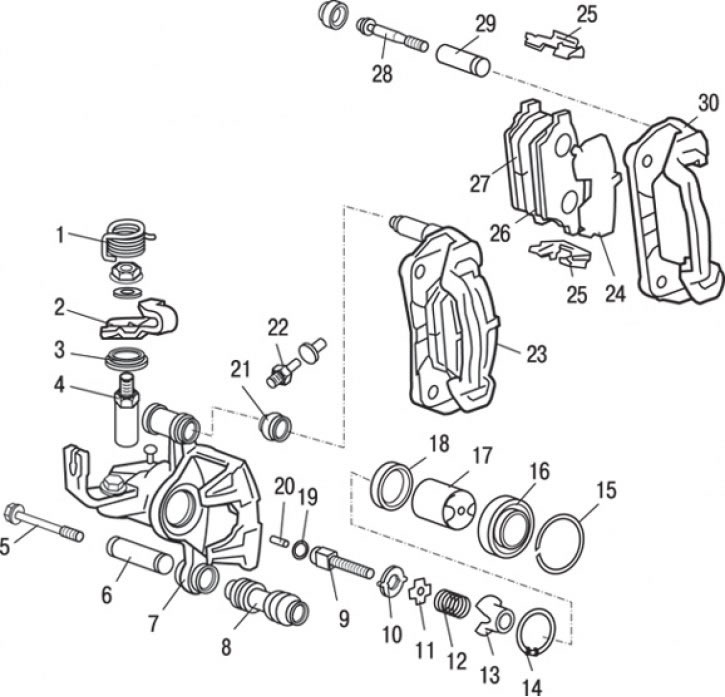

Рис. 14.38. Суппорт заднего дискового тормоза: 1 – возвратная пружина; 2 – рычаг стояночного тормоза; 3 – пыльник рычага; 4 – рычаг штока; 5 – нижний направляющий палец (26 Н·м); 6 – втулка нижнего направляющего пальца; 7 – корпус суппорта; 8 – пыльник нижнего направляющего пальца; 9 – регулирующий шток; 10 – ограничитель; 11 – пластина ограничителя; 12 – возвратная пружина; 13 – корпус пружины; 14 – стопорное кольцо; 15 – кольцо пыльника поршня; 16 – пыльник поршня; 17 – поршень в сборе; 18 – уплотнительное кольцо поршня; 19 – кольцевая прокладка; 20 – соединительная тяга; 21 – пыльник верхнего направляющего пальца; 22 – штуцер для прокачки (7,8 Н·м); 23 – скоба суппорта (в сборе с тормозными колодками, направляющими колодок и прокладкой); 24 – наружная прокладка; 25 – направляющая колодок; 26 – тормозная колодка в сборе; 27 – тормозная колодка с индикатором износа в сборе; 28 – верхний направляющий палец (26 Н·м); 29 – втулка верхнего направляющего пальца; 30 – скоба суппорта
1. Вывинтите нижний направляющий палец 5 (см. рис. 14.38).
2. Поднимите вверх скобу 23 суппорта (в сборе с тормозными колодками, направляющими колодок и прокладкой).
3. Снимите наружную прокладку 24.
4. Снимите тормозную колодку 26 в сборе.
5. Снимите тормозную колодку 27 с индикатором износа в сборе.
Проверка
Измерьте толщину в наиболее тонкой части накладки тормозной колодки. Замените тормозную колодку в сборе, если толщина накладки меньше предельно допустимого значения 2,0 мм.
Внимание! При уменьшении толщины накладки тормозной колодки до предельно допустимого значения замените все тормозные колодки всех колес одновременно.
Внимание! Если замечена существенная разница в толщине левой и правой накладок тормозных колодок, проверьте перемещение поршня, а также нижнего и верхнего направляющих пальцев.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Перед установкой колодок, используя специальный инструмент, вдавите поршень в суппорт.
2. После установки колодок необходимо несколько раз нажать на педаль тормоза для того, чтобы колодки установились в рабочее положение.
