Разборка
Для разборки суппорта переднего дискового тормоза последовательно выполните следующие операции.

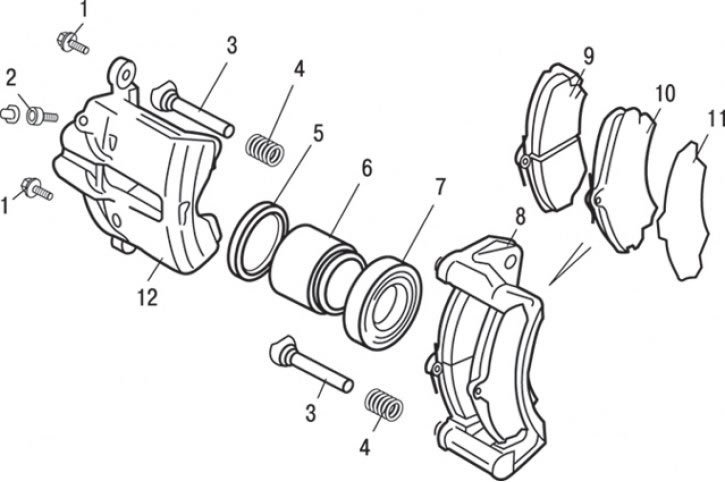

Рис. 14.24. Суппорт переднего дискового тормоза: 1 – болт (27 Н·м); 2 – болт (7 Н·м); 3 – направляющий палец; 4 – пыльник; 5 – уплотнительное кольцо поршня; 6 – поршень; 7 – пыльник поршня; 8 – скоба суппорта; 9 – внутренняя тормозная колодка; 10 – наружная тормозная колодка; 11 – платина наружной тормозной колодки; 12 – суппорт
1. Отверните два болта 1 (рис. 14.24) крепления суппорта.
2. Снимите скобу 8 суппорта.
3. Отверните направляющий палец 3.
4. Снимите пыльник 4.

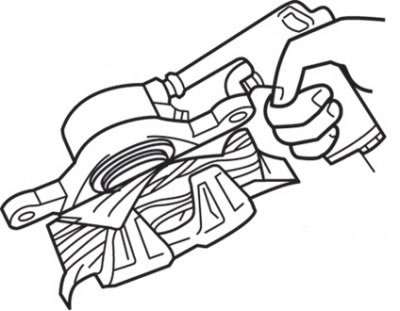

Рис. 14.25. Извлечение поршня из суппорта
5. Извлеките поршень (рис. 14.25). Для этого поместите деревянный брусок между поршнем и внешней частью корпуса суппорта. Для снятия пыльника и поршня подайте сжатый воздух в отверстие тормозного шланга.
Внимание! При резкой подаче воздуха в корпус тормозного цилиндра поршень вылетит наружу и повредит корпус суппорта. Нагнетайте сжатый воздух постепенно.
6. Снимите пыльник поршня 7 (см. рис. 14.24).
7. Пальцем выньте уплотнительное кольцо.
Внимание! Для предотвращения повреждения внутренней поверхности рабочего тормозного цилиндра не применяйте плоскую отвертку либо другой инструмент.
8. Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом или рекомендованной тормозной жидкостью DOT 3 или DOT 4.
Проверка
1. Проверьте тормозной цилиндр на отсутствие износа, повреждений или ржавчины.
2. Проверьте поверхность поршня на отсутствие износа, повреждений или ржавчины.
3. Проверьте корпус суппорта и втулки на отсутствие износа.
4. Проверьте накладки тормозных колодок на отсутствие повреждений или замасливания, а также металлические основы колодок на отсутствие повреждений.
Сборка
Сборка проводится в последовательности, обратной снятию, с учетом следующего.
Рис. 14.26. Места (а) нанесения смазки из ремонтного комплекта на направляющие пальцы при сборке суппорта
Перед установкой направляющих пальцев нанесите смазку из ремонтного комплекта на рабочую поверхность пальца и в отверстие скобы суппорта, в которое входит палец (рис. 14.26).
