Разборка
Для разборки суппорта заднего дискового тормоза последовательно выполните следующие операции.

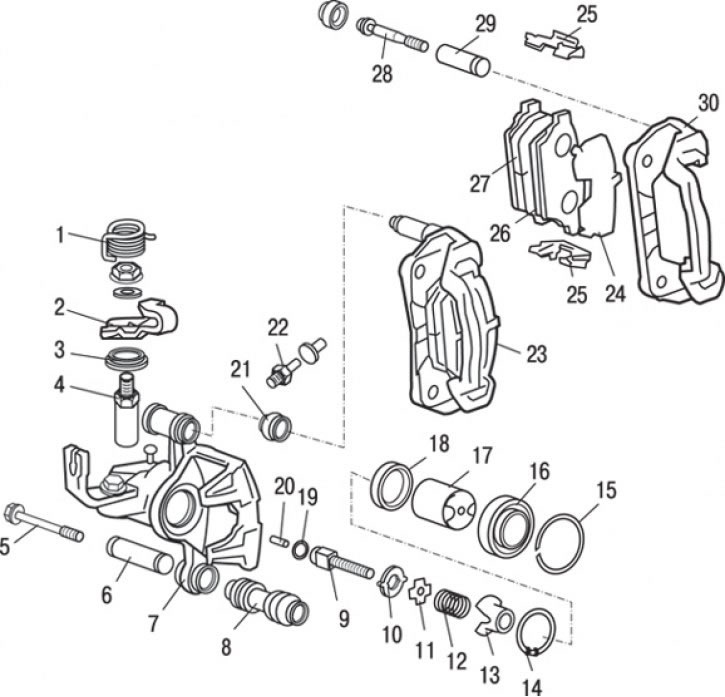

Рис. 14.38. Суппорт заднего дискового тормоза: 1 – возвратная пружина; 2 – рычаг стояночного тормоза; 3 – пыльник рычага; 4 – рычаг штока; 5 – нижний направляющий палец (26 Н·м); 6 – втулка нижнего направляющего пальца; 7 – корпус суппорта; 8 – пыльник нижнего направляющего пальца; 9 – регулирующий шток; 10 – ограничитель; 11 – пластина ограничителя; 12 – возвратная пружина; 13 – корпус пружины; 14 – стопорное кольцо; 15 – кольцо пыльника поршня; 16 – пыльник поршня; 17 – поршень в сборе; 18 – уплотнительное кольцо поршня; 19 – кольцевая прокладка; 20 – соединительная тяга; 21 – пыльник верхнего направляющего пальца; 22 – штуцер для прокачки (7,8 Н·м); 23 – скоба суппорта (в сборе с тормозными колодками, направляющими колодок и прокладкой); 24 – наружная прокладка; 25 – направляющая колодок; 26 – тормозная колодка в сборе; 27 – тормозная колодка с индикатором износа в сборе; 28 – верхний направляющий палец (26 Н·м); 29 – втулка верхнего направляющего пальца; 30 – скоба суппорта
1. Отверните нижний направляющий палец 5 (рис. 14.38).
2. Поднимите вверх скобу 23 суппорта (в сборе с тормозными колодками, направляющими колодок и прокладкой).
3. Снимите втулку 6 нижнего направляющего пальца.
4. Снимите пыльник 8 нижнего направляющего пальца.
5. Снимите пыльник 21 верхнего направляющего пальца.
6. Снимите кольцо 15 пыльника поршня.
7. Снимите пыльник 16 поршня.

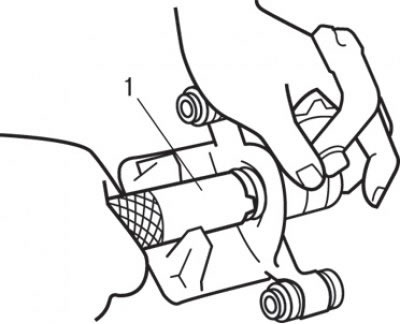

Рис. 14.39. Использование специального инструмента МВ990652 (1) для выворачивания поршня из корпуса суппорта
8. При помощи специального инструмента выверните поршень из корпуса суппорта (рис. 14.39).
9. Пальцем выньте уплотнительное кольцо.
Внимание! Для предотвращения повреждения внутренней поверхности рабочего тормозного цилиндра не применяйте плоскую отвертку либо другой инструмент.
10. Промойте поверхности поршня и цилиндра трихлорэтиленом, спиртом или рекомендованной тормозной жидкостью DOT 3 или DOT 4.

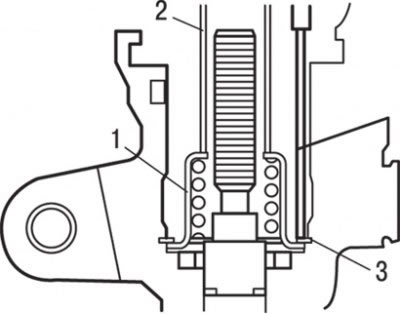

Рис. 14.40. Снятие стопорного кольца: 1 – корпус пружины; 2 – стальная трубка; 3 – пружинное стопорное кольцо
11. Используя стальную трубку диаметром 19 мм, прижмите корпус пружины к корпусу суппорта так, как показано на рис. 14.40, и при помощи специального инструмента снимите стопорное кольцо.
12. Извлеките корпус пружины 13 (см. рис. 14.38).
13. Извлеките возвратную пружину 12.
14. Снимите пластину 11 ограничителя.
15. Снимите ограничитель 10.
16. Снимите регулирующий шток 9.
17. Снимите соединительную тягу 20.
18. Снимите кольцевую прокладку 19.
19. Снимите рычаг 4 штока.
20. Снимите пыльник 3 рычага.
21. Снимите рычаг 2 стояночного тормоза.
22. Снимите возвратную пружину 1.
23. Вывинтите штуцер 22 для прокачки.
24. Снимите корпус 7 суппорта.
25. Снимите наружную прокладку 24.
26. Снимите тормозную колодку 26 в сборе.
27. Снимите тормозную колодку 27 с индикатором износа в сборе.
28. Снимите направляющую колодок 25.
29. Вывинтите верхний направляющий палец 28.
30. Извлеките втулку 29 верхнего направляющего пальца.
31. Снимите скобу 30 суппорта.
Проверка
1. Проверьте тормозной цилиндр на отсутствие износа, повреждений или ржавчины.
2. Проверьте поверхность поршня на отсутствие износа, повреждений или ржавчины.
3. Проверьте корпус суппорта и втулки на отсутствие износа.
4. Проверьте накладки тормозных колодок на отсутствие повреждений или замасливания, а также металлические основы колодок на отсутствие повреждений.
Сборка
Сборка проводится в последовательности, обратной разборке, с учетом следующего

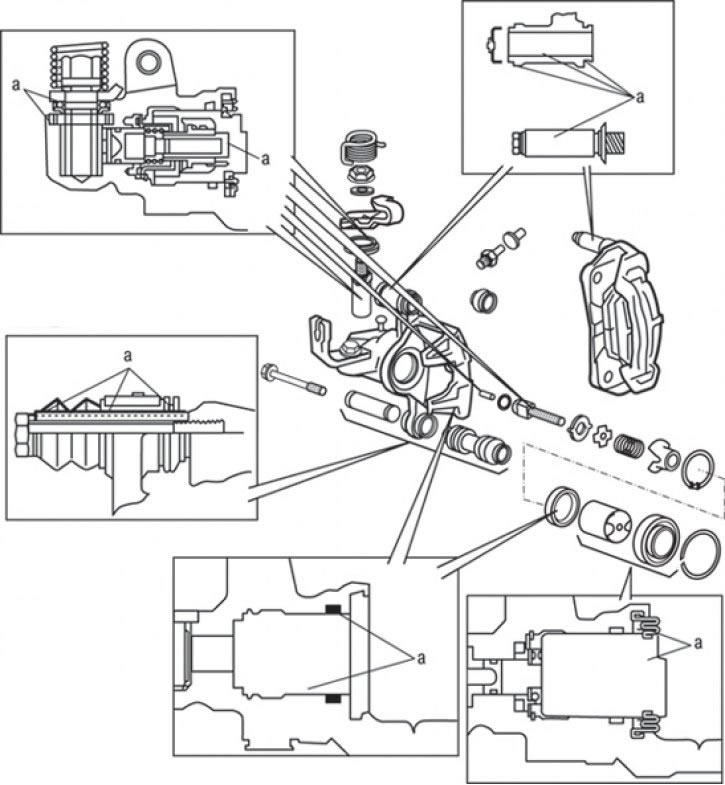

Рис. 14.41. Места (а) нанесения смазки из ремонтного комплекта на детали суппорта
1. При сборке суппорта заднего дискового тормоза нанесите смазку из ремонтного комплекта на поверхности, показанные на рис. 14.41.
Внимание! Уплотнительное кольцо и пыльник поршня покрыты специальной смазкой, поэтому удалять эту смазку нельзя.
2. Используя стальную трубку диаметром около 19 мм и специальный инструмент, которые были использованы при разборке, установите стопорное кольцо на место.
Внимание! Установку стопорного кольца проводите при открытом отверстии штуцера для прокачки.

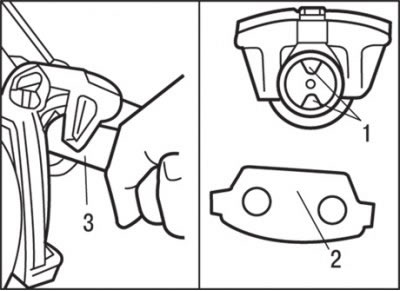

Рис. 14.42. Использование специального инструмента для установки поршня в сборе: 1 – канавки ограничителя; 2 – выступ; 3 – специальный инструмент МВ990652
3. Используя специальный инструмент МВ990652 3 (рис. 14.42), установите поршень в корпус суппорта.
Внимание! Расположите канавки так, как показано на рис. рис. 14.41.
Выступы задней части тормозных колодок должны располагаться в канавках поршня.
