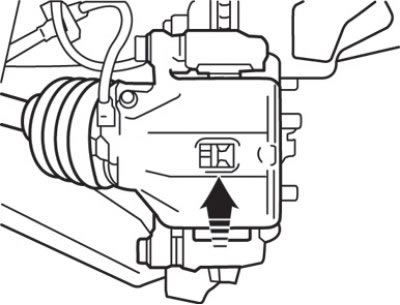

Рис. 14.7. Проверка толщины накладок тормозных колодок через специальное отверстие в корпусе суппорта
1. Проверьте толщину накладок тормозных колодок через специальное отверстие в корпусе суппорта (рис. 14.7).
Внимание! При уменьшении толщины накладки тормозной колодки ниже предельно допустимого значения замените все тормозные колодки дисковых тормозов на обоих колесах.
Внимание! Если имеется значительная разница между толщиной накладок правой и левой тормозных колодок, проверьте работу поршня рабочего тормозного цилиндра и направляющие пальцы.

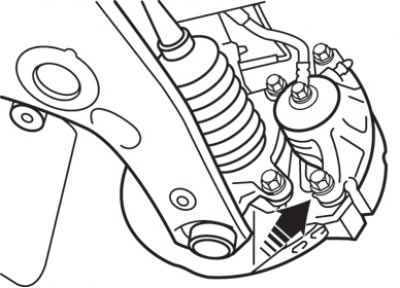

Рис. 14.8. Расположение (стрелка) нижнего направляющего пальца на суппорте переднего тормоза
2. Отверните и снимите нижний направляющий палец (рис. 14.8). Поднимите суппорт в сборе и закрепите его проволокой.
Внимание! Не стирайте специальную смазку с поверхности направляющего пальца и не допускайте его загрязнения.

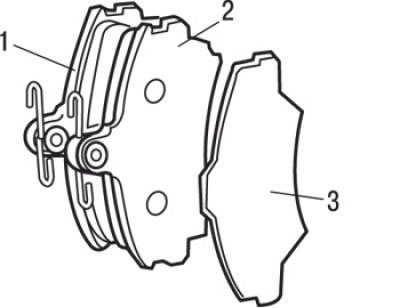

Рис. 14.9. Передние тормозные колодки: 1 – тормозная колодка с индикатором износа в сборе; 2 – внешняя тормозная колодка; 3 – внешняя прокладка
3. Последовательно снимите тормозные колодки с индикатором износа в сборе и внешнюю прокладку (рис. 14.9).
4. Для измерения усилия сопротивления вращению после установки новых тормозных колодок измерьте сопротивление вращению подшипника ступицы колеса без тормозных колодок.
5. Установите тормозные колодки и суппорт в сборе, затем измерьте усилие сопротивления вращению.
