Снятие
Для снятия заднего сиденья выполните следующие операции.

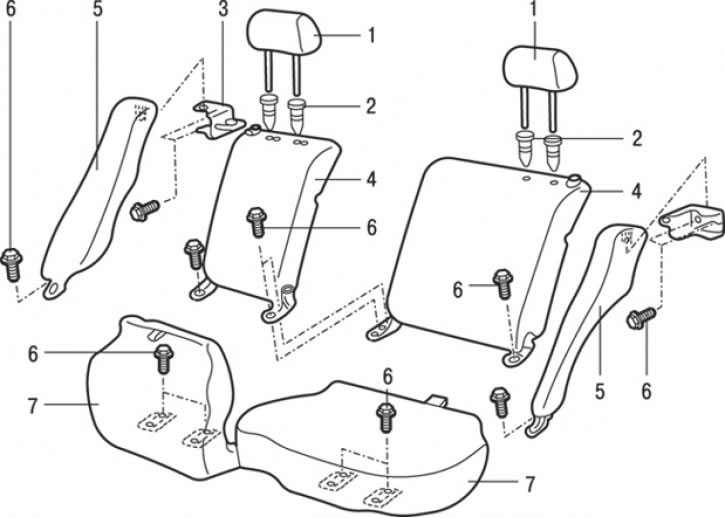

Рис. 17.69. Заднее сиденье: 1 – подголовник; 2 – направляющая подголовника; 3 – ограничитель заднего сиденья; 4 – спинка заднего сиденья в сборе; 5 – боковая опора спинки сиденья в сборе; 6 – болт (25 Н·м); 7 – подушка сиденья
1. Снимите подголовник 1 (рис. 17.69).
2. Поднимите подушку заднего сиденья, отверните болты крепления петель сиденья и снимите подушку 7 сиденья.
3. Отверните винт в нижней части боковой опоры, затем, перемещая опору вперед и вниз, снимите боковую опору 5 спинки сиденья в сборе.
4. Отверните болты в нижней части спинки 4 заднего сиденья и снимите ее в сборе.
5. Отверните два болта и снимите ограничитель 3 заднего сиденья.
Установка
Установка проводится в последовательности, обратной снятию.
