Снятие
1. Снимите напольную консоль в сборе.
Рис. 17.55. Панель приборов: 1 – разъемы проводки; 2 – решетка обогрева бокового стекла; 3 – комбинация приборов; 4 – ободок комбинации приборов; 5 – панель приборов в сборе; 6 – модуль подушки безопасности переднего пассажира в сборе; 7 – болт крепления рулевой колонки (25 Н·м); 8 – угловая панель; 9 – разъем фотоэлемента; 10 – ограничитель вещевого ящика; 11 – вещевой ящик; 12 – нижняя крышка; 13 – облицовочные кожухи рулевой колонки; 14 – переключатели на панели приборов
2. Отверните три винта, освободите три защелки и снимите облицовочные кожухи 13 (рис. 17.55) рулевой колонки.

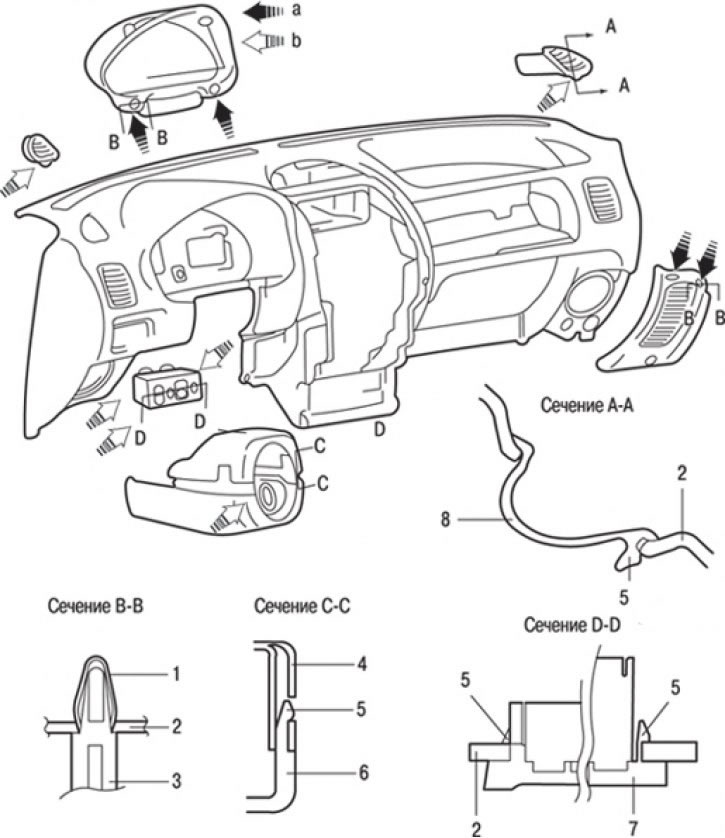

Рис. 17.56. Места расположения фиксаторов (а) и защелок (b): 1 – фиксатор; 2 – панель приборов; 3 – ободок панели приборов и угловая панель; 4 – верхний кожух рулевой колонки; 5 – защелка; 6 – нижний кожух рулевой колонки; 7 – переключатель на панели приборов; 8 – решетка дефлектора обогрева ветрового стекла
3. Отверните два винта, освободите две защелки (рис. 17.56) и снимите ободок 4 (см. рис. 17.55) комбинации приборов.
4. Отверните три винта, снимите комбинацию приборов 3 и отсоедините электрические разъемы и трос спидометра.
5. Используя лезвие отвертки как рычаг, извлеките переключатели 14 из панели приборов.
6. Отверните винты и снимите нижнюю крышку 12.
7. Отверните два винта и снимите вещевой ящик 11.
8. Отверните два винта и снимите ограничитель 10 вещевого ящика.
9. Отверните винт, затем, используя лезвие отвертки как рычаг, извлеките фиксаторы и снимите угловую панель 8.
10. Используя лезвие отвертки как рычаг, извлеките фиксаторы и снимите решетки 2 обогрева бокового стекла.
11. Отверните три винта, отсоедините электрические разъемы и снимите модуль подушки безопасности 6 в сборе.
12. Отверните четыре болта 7 крепления рулевой колонки и опустите ее на сиденье.
13. Отсоедините разъем 9 фотоэлемента.
14. Отсоедините разъемы 1 проводки.
15. Отверните винты крепления в центральной и боковой частях и снимите панель приборов 5 в сборе.
Установка
Установка проводится в последовательности, обратной снятию.
Установите напольную консоль в сборе.
