Внимание! Перед снятием модуля подушки безопасности и часовой пружины соблюдайте меры безопасности при обслуживании системы SRS.
Снятие
1. Снимите подрулевой переключатель со встроенным переключателем очистителя и омывателя ветрового стекла, а также реле стеклоочистителя.

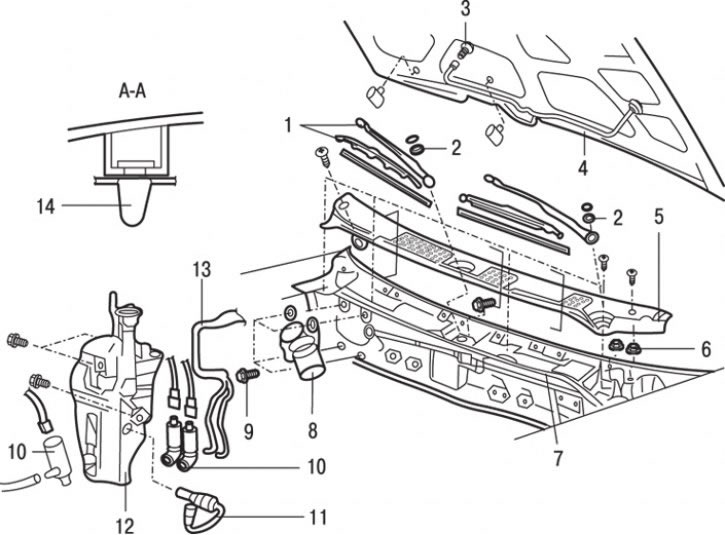

Рис. 17.47. Очиститель и омыватель ветрового стекла: 1 – рычаг щетки и щетка стеклоочистителя ветрового стекла в сборе; 2 – гайка (13 Н·м); 3 – форсунка омывателя; 4 – шланг омывателя; 5 – накладка панели очистителей ветрового стекла; 6 – гайка (4,9 Н·м); 7 – рычажный механизм; 8 – электродвигатель стеклоочистителя ветрового стекла; 9 – болт (8,8 Н·м); 10 – электродвигатель омывателя ветрового стекла; 11 – датчик уровня жидкости в бачке омывателя ветрового стекла; 12 – бачок омывателя ветрового стекла; 13 – шланг омывателя; 14 – фиксатор
2. Отсоедините и снимите шланг 4 (рис. 17.47) омывателя.
3. Снимите форсунки 3 омывателя.
4. Снимите с гаек колпачки, отверните гайки 2 и снимите рычаги 1 щеток и щетки стеклоочистителя ветрового стекла в сборе.
5. Отверните винты, потянув вверх, освободите фиксаторы и снимите накладку 5 панели очистителей ветрового стекла.
6. Отверните болты крепления электродвигателя стеклоочистителя, отсоедините электрический разъем и снимите электродвигатель 8 в сборе. Отсоедините рычаги от электродвигателя и снимите рычажный механизм 7.
Внимание! Не рекомендуется без крайней необходимости разбирать узел рычажного механизма и электродвигателя, так как при сборке они устанавливаются под определенным углом. В случае необходимости разборки нанесите предварительно соответствующие установочные метки.
7. Слейте жидкость из омывателя ветрового стекла.
8. Снимите передний бампер.
9. Отсоедините шланги омывателя 13 от электродвигателей омывателя ветрового стекла.
10. Отверните винты и снимите бачок омывателя 12 ветрового стекла.
11. Отсоедините электрические разъемы и извлеките электродвигатели омывателя 10 ветрового стекла из бачка.
12. Извлеките из бачка датчик 11 уровня жидкости в бачке омывателя ветрового стекла.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Движение левого и правого рычагов щеток ветрового стекла различны, поэтому при их установке учитывайте их положение по установочным меткам.

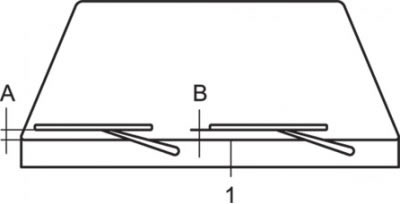

Рис. 17.48. Положение установки щеток стеклоочистителя ветрового стекла: А = (20±5) мм; В = (25±5) мм; 1 – край накладки панели стеклоочистителей ветрового стекла
2. Устанавливайте щетки стеклоочистителей в положение, показанное на рис. 17.48.
