Снятие
1. Снимите обивку передней двери.

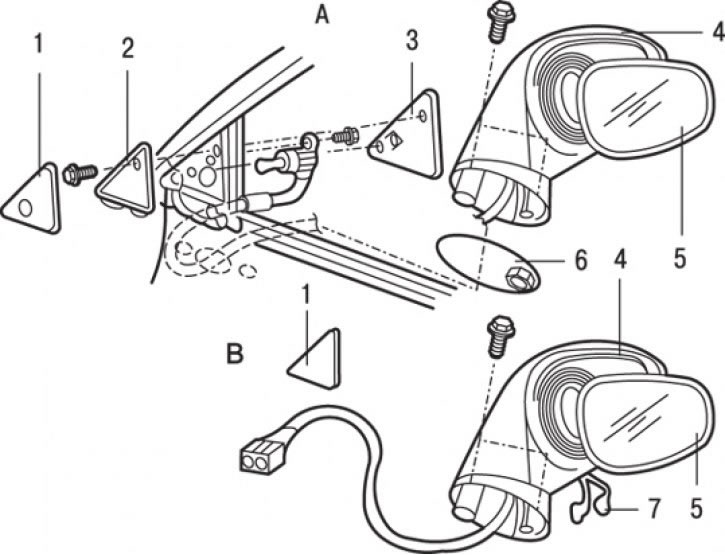

Рис. 17.53. Боковое зеркало заднего вида: А – наружное зеркало заднего вида с ручным управлением; В – наружное зеркало заднего вида с электроприводом; 1 – внутренняя дельтовидная крышка; 2 – рамка внутренней дельтовидной крышки; 3 – наружная дельтовидная крышка; 4 – корпус бокового зеркала заднего вида; 5 – зеркало; 6 – прокладка; 7 – разъем жгута проводов
2. Используя лезвие отвертки как рычаг, снимите внутреннюю дельтовидную крышку 1 (рис. 17.53).
3. Отверните винт и снимите рамку 2 внутренней дельтовидной крышки.
4. Снимите наружную дельтовидную крышку 3.
5. Отверните винт и снимите ручку управления зеркалом.
6. Отверните два винта и снимите корпус 4 бокового зеркала заднего вида и прокладку 6.

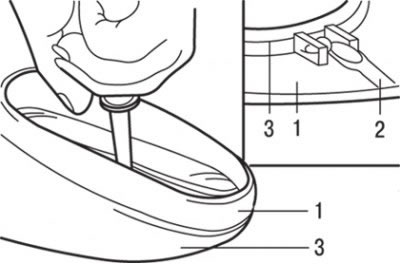

Рис. 17.54. Снятие наружного зеркала заднего вида: 1 – зеркало; 2 – лезвие отвертки; 3 – корпус зеркала
7. Поверните зеркало рукой так, чтобы его отражающая поверхность была направлена вверх, вставьте лезвие плоской отвертки, обмотанное изоляционной лентой, в выемку так, как показано на рис. 17.54, подденьте зеркало и выньте его.
8. Если на автомобиле установлено зеркало с электроприводом, отсоедините электрический разъем 7 (см. рис. 17.53) жгута проводов.
Установка
Установка проводится в последовательности, обратной снятию.
