Снятие
Для снятия лючка наливной горловины топливного бака выполните следующие операции.
1. Снимите переднее сиденье.
2. Снимите со стороны водителя нижнюю обивку центральной стойки, переднюю защитную накладку, заднюю защитную накладку, обивку задней накладки и левую заднюю боковую обивку.

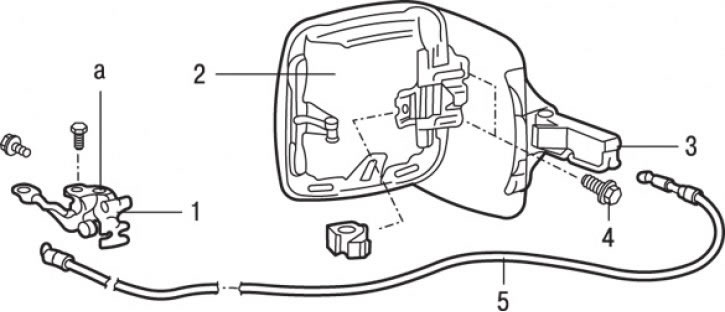

Рис. 17.5. Лючок наливной горловины топливного бака: а – место смазки; 1 – рукоятка привода лючка наливной горловины топливного бака; 2 – лючок наливной горловины топливного бака в сборе; 3 – защелка лючка наливной горловины топливного бака в сборе; 4 – болт (10 Н·м); 5 – трос привода замка лючка
3. Отверните два болта 4 (рис. 17.5) и снимите лючок 2 наливной горловины топливного бака в сборе.
4. Снимите защелку 3 лючка наливной горловины топливного бака в сборе.
5. Выверните болты и снимите рукоятку 1 привода лючка наливной горловины топливного бака.
6. Отсоедините трос от рычага привода и лючка наливной горловины топливного бака и снимите трос 5 привода замка лючка.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Смажьте подвижные части защелки лючка наливной горловины топливного бака и установите защелку.
2. Установите лючок наливной горловины топливного бака в сборе и закрепите болтами, не затягивая их окончательно.

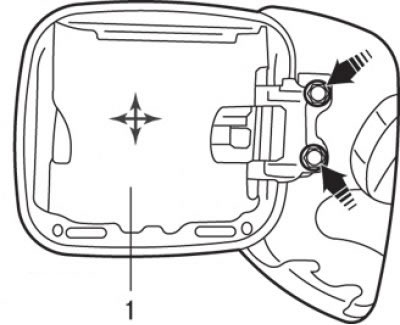

Рис. 17.6. Расположение болтов и направление перемещения для регулировки положения лючка (1) наливной горловины топливного бака
3. Закройте лючок и проверьте его расположение относительно смежных поверхностей. Отрегулируйте положение лючка таким образом, чтобы при закрытом лючке зазор по периметру был одинаковый со всех сторон. Для регулировки ослабьте болты крепления лючка и, перемещая лючок, отрегулируйте его положение (рис. 17.6).
4. Установите заднюю левую боковую обивку; со стороны водителя – обивку задней накладки, заднюю защитную накладку, переднюю защитную накладку и нижнюю обивку центральной стойки.
5. Установите переднее сиденье.
