Снятие
Для снятия замка задней двери выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижнюю обивку крышки багажника.

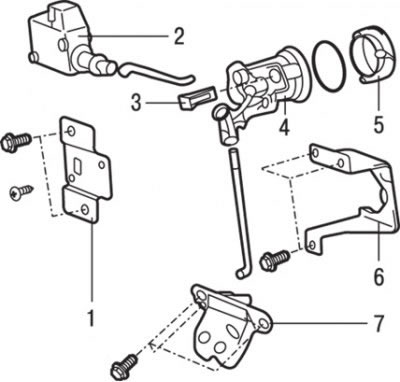

Рис. 17.32. Замок крышки багажника: 1 – кронштейн привода замка крышки багажника; 2 – привод замка крышки багажника; 3 – зажим; 4 – цилиндр замка крышки багажника; 5 – облицовка цилиндра замка крышки багажника; 6 – опорный кронштейн личинки замка крышки багажника; 7 – замок крышки багажника
3. Отверните три болта и снимите замок 7 (рис. 17.32) крышки багажника.
4. Снимите привод 2 замка крышки багажника.
5. Отверните два болта и снимите кронштейн 1 привода замка крышки багажника.
6. Отверните три болта и снимите опорный кронштейн цилиндра замка 7 крышки багажника.

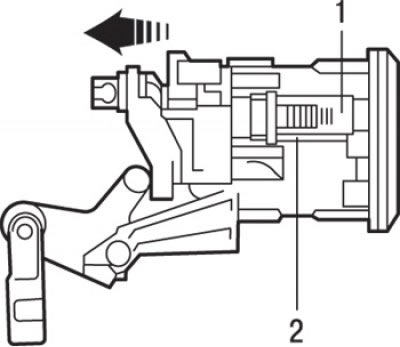

Рис. 17.33. Направление нажатия усика (2) для снятия зажима (1) и облицовки цилиндра замка крышки багажника
7. Нажмите на усик зажима, чтобы сдвинуть его в направлении стрелки, показанной на рис. 17.33, и снимите зажим.
8. Вращайте облицовку личинки замка крышки багажника по часовой стрелке до упора. Затем снимите облицовку.
9. Снимите цилиндр 4 замка крышки багажника.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего: перед установкой замка смажьте подвижные детали замка консистентной смазкой.
