Передняя дверь
Снятие
1. Снимите обивку передней двери и водонепроницаемую пленку.

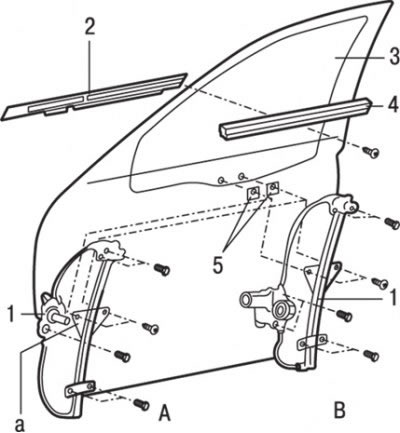

Рис. 17.17. Стекло и стеклоподъемник передней двери: А – автомобили с ручными стеклоподъемниками; В – автомобили с электрическими стеклоподъемниками; а – место смазки; 1 – стеклоподъемник в сборе; 2 – наружный уплотнитель стекла двери; 3 – стекло передней двери; 4 – внутренний уплотнитель стекла двери; 5 – держатель стекла передней двери
2. Снимите внутренний уплотнитель 4 (рис. 17.17) стекла двери.
3. Отверните винт и снимите наружный уплотнитель 2 стекла двери.
4. На половину хода опустите стекло и, используя липкую ленту, закрепите его в этом положении.
5. Отверните два винта крепления держателей стекла и через оконный проем извлеките стекло из двери.
6. Отверните четыре винта и снимите стеклоподъемник 1 в сборе.
Установка
Установка проводится в последовательности, обратной снятию.
Задняя дверь
Снятие
1. Снимите обивку задней двери и водонепроницаемую пленку.

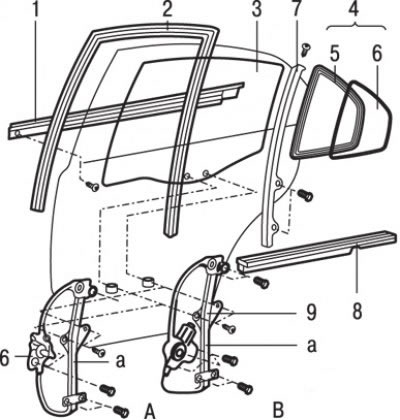

Рис. 17.18. Стекло и стеклоподъемник передней двери: А – автомобили с ручными стеклоподъемниками; В – автомобили с электрическими стеклоподъемниками; а – место смазки; 1 – наружный уплотнитель стекла двери; 2 – желобок направляющей стекла двери; 3 – стекло задней двери; 4 – заднее неподвижное стекло и уплотнитель в сборе; 5 – уплотнитель заднего неподвижного стекла двери; 6 – заднее неподвижное стекло двери; 7 – центральная направляющая стекла задней двери; 8 – внутренний уплотнитель стекла двери; 9 – стеклоподъемник в сборе
2. Снимите внутренний уплотнитель 8 (рис. 17.18) стекла двери.
3. Отверните винт и снимите наружный уплотнитель 1 стекла двери.
4. Снимите желобок 2 направляющей стекла двери.
5. На половину хода опустите стекло и, используя липкую ленту, закрепите его в этом положении.
6. Отверните два винта крепления держателей стекла и через оконный проем извлеките стекло 3 из двери.
7. Отверните четыре винта и снимите стеклоподъемник 9 в сборе.
Установка
Установка проводится в последовательности, обратной снятию.
