Снятие
Для снятия крышки багажника выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите фонарь освещения номерного знака.
3. Снимите фонарь на крышке багажника.
4. Снимите накладку крышки багажника.

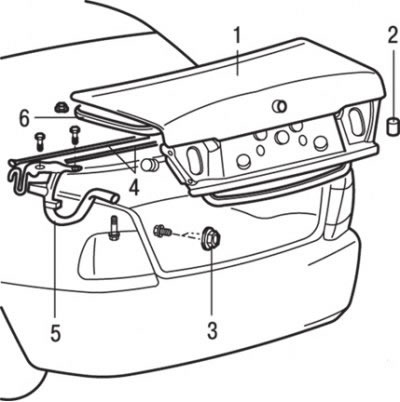

Рис. 17.28. Крышка багажника: 1 – панель крышки багажника; 2 – буфер; 3 – фиксатор замка крышки багажника; 4 – торсион крышки багажника; 5 – шарнир крышки багажника; 6 – уплотнитель крышки багажника
5. Снимите буфер 2 (рис. 17.28).
6. Отсоедините провода и разъем от нижней панели задней полки.

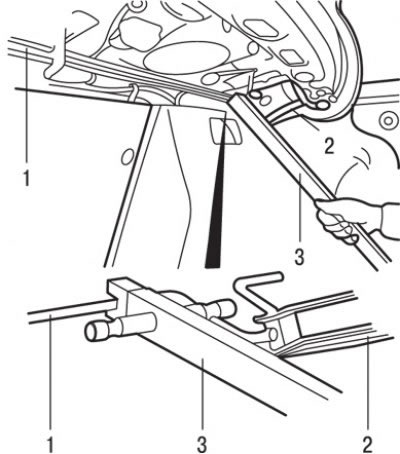

Рис. 17.29. Снятие торсиона крышки багажника: 1 – торсион (ограничитель открывания); 2 – тяга; 3 – специальный инструмент МВ991244
7. Установите специальный инструмент так, как показано на рис. 17.29, и снимите торсион 4 (см. рис. 17.28) с его направляющих движением инструмента вниз. Затем повторите операцию с другой стороны торсиона.
Внимание! Устанавливайте инструмент правильно, в противном случае можно повредить кузовные детали и обивку при снятии торсиона.
8. Снимите панель 1 (см. рис. 17.28) крышки багажника.
9. Снимите обивку задней полки.
10. Используя маркер, отметьте положение шарниров на крышке багажника. Попросите помощника поддержать крышку багажника, затем отверните болты крепления левого и правого шарниров крышки багажника и, соблюдая осторожность, снимите крышку багажника.
11. Снимите шарнир 5 крышки багажника.
12. Снимите заднюю обивку.
13. Отверните два болта и снимите фиксатор 3 замка крышки багажника.
14. Снимите уплотнитель 6 крышки багажника.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите уплотнитель крышки багажника таким образом, чтобы маркировка и соединение находилось по оси кузова автомобиля.

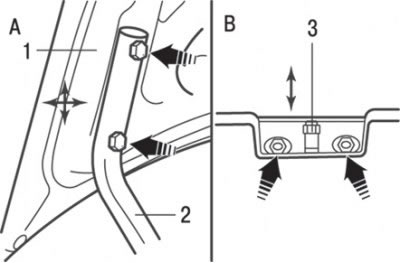

Рис. 17.30. Регулировка зазора между крышкой багажника и кузовом (А) и фиксатора замка (В): 1 – панель крышки багажника; 2 – шарнир крышки багажника; 3 – фиксатор замка крышки багажника
2. Установите крышку багажника и закрепите ее болтами. Проверьте расположение крышки багажника относительно смежных поверхностей. Отрегулируйте положение крышки багажника таким образом, чтобы при закрытой крышке зазор по периметру крышки был одинаковый со всех сторон. Для регулировки ослабьте болты крепления шарниров крышки багажника и, перемещая крышку багажника, отрегулируйте ее положение (рис. 17.30).
3. Убедитесь, что цвет метки в средней части торсиона соответствует модели автомобиля, на который он устанавливается:
- автомобили без заднего спойлера – метка отсутствует;
- автомобили с задним спойлером – метка голубого цвета.
4. Вставьте конец торсиона в боковое отверстие его установки.
5. Установите специальный инструмент так, как это делалось при снятии торсиона, поверните его и установите в серьгу крепления торсиона, затем зацепите торсион за держатель.

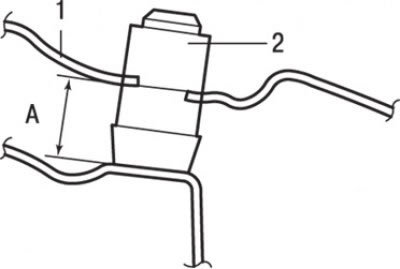

Рис. 17.31. Установка буфера: А = 14–16 мм; 1 – внутренняя панель крышки багажника; 2 – буфер
6. Установите буфер так, как показано на рис. 17.31.
